Client Access EXPRESS : OPERATION NAVIGATOR


Gestion des performances

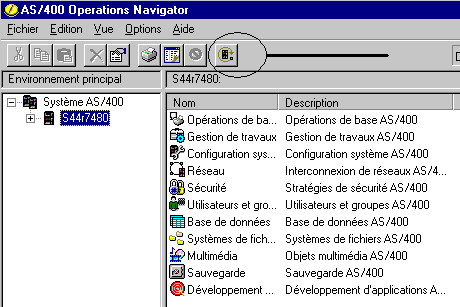

En V4r30, (Client Access V3R2M0) la gestion des performances s'installe à partir de l'AS/400 uniquement.

et se présente sous forme d'une icône dans la barre d'outils

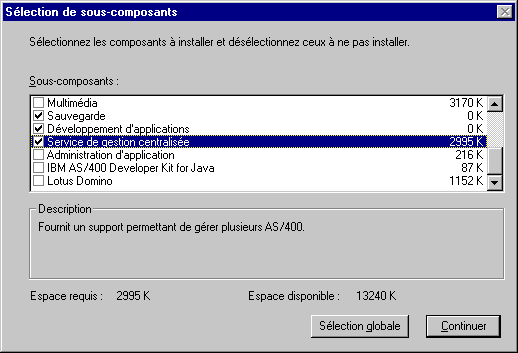

En V4R40 (Client Access Express) , il s'agit d'une option à part entière d'Operation Navigator: Gestion centralisée
Le but de cette nouvelle option d' OPERATION NAVIGATOR est de pouvoir gérer un ensemble d'AS/400.

Vous allez devoir définir des groupes de machines



ATTENTION, il faut au préalable lancer la commande STRTCPSVR *MGTC

Paramétrage

La première chose à faire est de définir les machines d'extrémité. c'est à dire celle sur votre LAN.

Vous pouvez aussi, lancer la fonction "Reconnaissance"



quand vos systèmes sont connus, définissez des groupes logiques
qui permettent de lancer des commandes sur un ensemble de machine



Toutes ces définitions sont stockées sur votre AS/400 et peuvent être partagées.

Moniteurs

Mise en place d'un Moniteur.
---------------------------


  il s'agit de définir les événements systèmes à analyser


 Pour cela choisissez




  On vous affiche la liste des moniteurs existants (IBM livre des modèles)


   (vous pouvez en créer de nouveaux par "fichier/nouveaux ...")




 Indiquez :  - la liste des événements à analyser
             - les actions à entreprendre  + afficher le monitor
                                           + consigner l'événement
                                           + signal sonore
             - les attributs sur chaque événement
                                           + intervalle entre collectes
                                           + durée de conservation

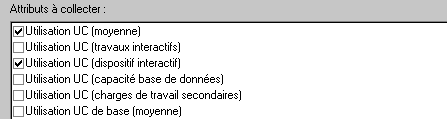

A noter, en V4R50, trois nouveaux attributs :

  • Utilisation UC (capacité secondaire), pour les serveurs domino dédiés (DSD) : tout ce qui n'est pas Domino.

  • Utilisation UC (capacités base de données), mesure en %, l'utilisation que vous faites des capacités bases de données de votre AS/400.

    Pour ces trois attributs, la mesure peut être de plus de 100%,
    (vous avez un "délai de grâce" correpondant à 7/6 de la puissance)

    Mais au delà, cela va forcement lancer la tâche CFINT01 (02 et suivantes si vous être multiprocesseurs), chargée de rétablir le bon ordre des choses (de vous consommer artificiellement de la CPU)



pour gérer les moniteurs, revenez à la fenêtre précédente :



      le bouton vert (représentant une flèche) permet de lancer l'analyse.
      le bouton rouge(représentant un panneau) permet de l'arrêter.


Quand vous démarrez le moniteur, le système vous demande le(les) système(s)    ou groupe(s) de systèmes, devant participer à cette analyse.
(chaque système sera identifié par un couleur sur les graphes)

 Le démarrage effectué, double-cliquez sur la ligne pour voir l'analyse.


 l'affichage est alors découpé comme suit :


 #########################################################################
 #                                        #  si vous pointez une mesure, #
 # ....................................   #    vous verrez ici le détail #
 # :                                  :   #    sous forme d'histogramme  #
 # :  vos différents graphes          :   #                              #
 # :      (autant que d'événement    :    #                              #
 # :                  à analyser)     :   #                              #
 # :..................................:   ################################
 #                                        #                              #
 # ....................................   #  en cliquant sur une ligne   #
 # :                                  :   #  de l'histogramme ci-dessus  #
 # : sur chaque graphe, un point      :   #  vous verrez le détail du    #
 # :   représente une prise de mesure :   #  job dans cette fenêtre.     #
 # :                                  :   #                              #
 # :..................................:   #                              #
 #                                        #                              #
 #########################################################################

 3/ Définition de seuils.
    ---------------------


 il s'agit de définir des actions à entreprendre automatiquement
    lorsque certains pourcentages sont rencontrées


 vous pouvez définir deux seuils :


      1/ seuil critique (début des problèmes)
      2/ seuil inacceptable (début de la fin)


 ou tout autre organisation à votre choix.


 un seuil atteint est montré graphiquement par une ligne rouge


   il vous faut définir, la valeur provoquant à vos yeux un retour à la normale.


par exemple :
seuil critique  = CPU utilisée à plus de 90 % (réinitialisé à moins de 90)
seuil dangereux = CPU utilisée à plus de 97 % (réinitialisé à moins de 95)


on peut associer des commandes AS/400 ou micro à un seuil atteint.
(Depuis la V5R10, seules les commandes OS/400 sont acceptées)


Vous voyez ici, l'influence des seuils (sur une machine très "confortable")


sur la commande associée à un seuil vous pouvez utiliser des variables de substitution :
