IPL

 Les différents éléments du panneau de contrôle de l'AS/400 (première gamme
                                                          modèles Bxx à Fxx)
   Fonction                  Données
  ----------                ------------  ---------------
  !        !                !          !  !             !
  !  0 1   !                !    B     !  !             !
  ----------                ------------  ---------------


  ---------
  !       !                 -----------------------------
  !       !                 ! Manuel      !      Normal !
  !/_____/! Sélection       !             !             !
  !       !                 !          _______          !
  !       !                 !        8         8        !
  ---------                 !       8      /    8       !
                            !------8      /      8------!
                            !       8    /      8       !
   _____                    !        8 _______ 8        !
  8     8                   !             !             !
 8       8  Entrée          ! Verrou      !        Auto !
  8_____8                   -----------------------------

 Fonction admet les valeurs suivantes :


 01 afficher l'ipl choisi (A IPL sans PTFs microcode temporaires,
                           B IPL avec PTFs microcode temporaires,
                           D IPL à partir d'une bande [install de version].)


 02 choisir IPL


   Vous devez faire apparaître 02 avec le bouton sélection, puis valider
    votre choix avec le bouton entrée.


   Puis faire apparaître la source IPL choisie avec "sélection" et valider
    avec "entrée".


 03 lancer IPL
   Faites apparaître "03" avec "sélection" puis validez.


 04 vérifier les voyants


 11 afficher les erreurs SRC (erreurs/microcode détectées)

 Sélection et Entrée s'utilisent comme nous venons de le voir.


 Le rotateur (qui ne peut être actionné que si vous avez la clé) indique :


    Manuel = IPL Manuel


             Il faut contrôler l'IPL en renseignant un certain nombre
              d'écrans à la console.


    Normal = IPL Normal (indiqué par valeur système)


    Verrou = Panel verrouillé


    Auto   = IPL automatique commandé à distance


 La fenêtre données affiche :    - votre choix lors d'une action
                                 - les codes erreurs (SRC) en cas de prb.
                                 - les différents états de l'IPL lorsque
                                     celui-ci est en cours.


 (pour plus de détails voir "Guide de l'opérateur" SC11-0988-xx)

 Les grands types de valeurs pouvant être affichées sont :


     0000 XXXX = état détecté par le panneau de commande


     1xxx XXXX = incident d'alimentation


   2/3xxx XXXX = erreur processeur d'E/S


     6xxx XXXX = unité de bande en erreur
     9xxx XXXX = unité disque en erreur


     Axxx XXXX = les tests Hardwares réalisés lors de l'IPL


    jusqu'à
     B8xx XXXX = chargement du microcode


     B9xx XXXX = IPL de l'OS.


     Cxxx XXXX = état d'avancement de l'IPL
    (C6004031 recherche de la console)


     Dxxx XXXX = état diagnostic
                 (DUMP mémoire ou arrêt machine)

Sur les modèles 270 et suivants, le pannel affiche en plus
 quelque chose comme  V=F.


Il s'agit en fait du type d'IPL choisi (voir CHGIPLA)




  S     Slow, soit un IPL complet (contenant un test du HARDWARE)


        ==> option valable au prochaine IPL uniquement


  F     Fast, soit un IPL rapide (pas de test HARD, sauf besoin)


        ==> option valable au prochaine IPL uniquement


  SE    Mise à jour du Hardware (maintenance IBM uniquement)


  V=F   Option F (Fast), due au paramétrage système (uniquement avec 01)


  V=S   Option S (Slow), due au paramétrage système (uniquement avec 01)

Enfin, si vous avez une console HMC, la position d'IPL est indiquée sur le panel
  (peu accessible avec les POWER 6 et 7),

 +-----------------------------------+
 !  01               N        V=F    !
 !  HMC=1                     T      !
 +-----------------------------------+


Ainsi que le port du processeur de service auquel est connectée la console HMC
et le niveau de correctif avec lequel le processeur de service a démarré (Temporaire ou Permanent)


Mais les codes SRC sont aussi affichés sur les propriétés du serveur et de chaque partition

 Regardons cela de plus près :

Démarrage du serveur

Suivant votre paramétrage, la mise hors tension de la dernière partition, peut mettre hors tension le serveur

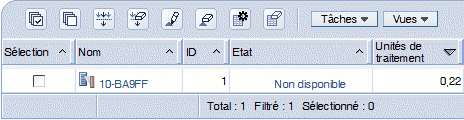

  la partition est alors indiquée comme indisponible

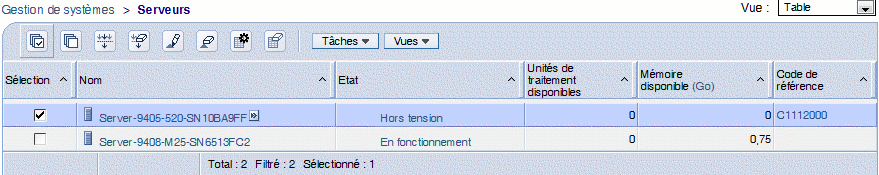

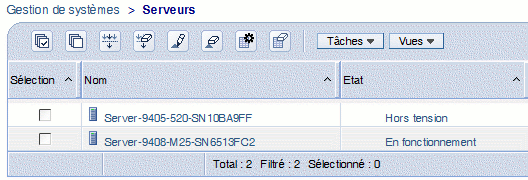

Effectivement le serveur est Hors tension

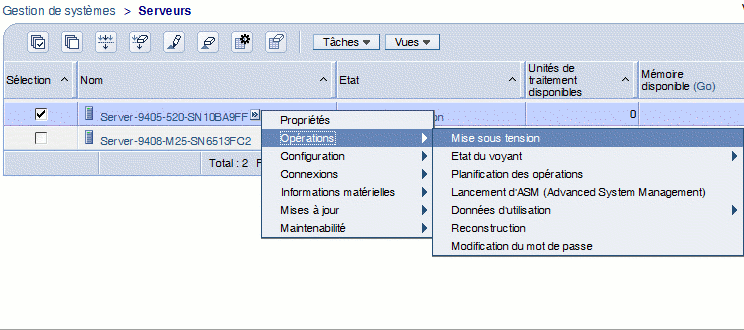

il faut d'abord démarrer le serveur

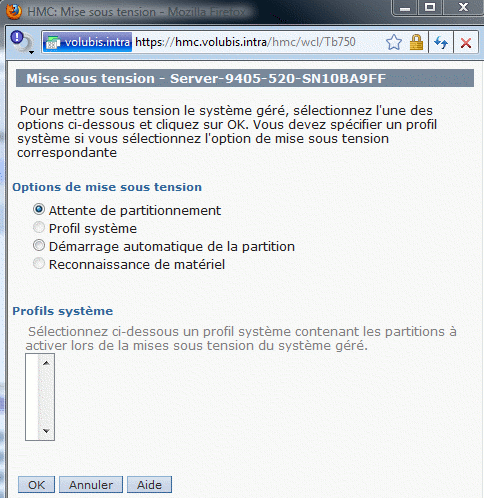

Demandez un mode "attente de partionnement si vous avez des opérations particulières
à lancer, comme le choix de la source d'IPl (IPL D, Par exemple)


 Le serveur démarre, les codes SRC défilent

La partition passe à l'état Non activé

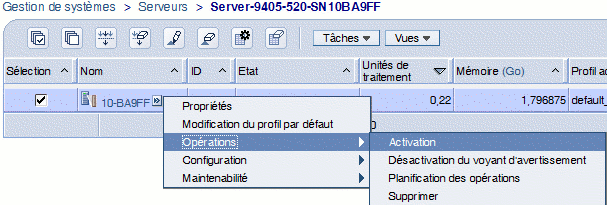

Nous pouvons maintenant, reprendre le démarrage d'une partition normalement

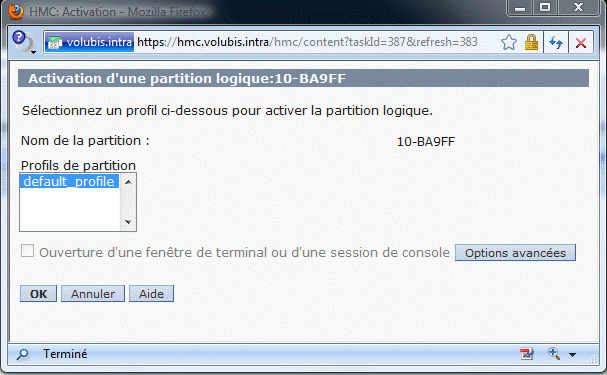

Sur l'écran suivant, vous pouvez modifier vos paramètres d'IPL par Options avancées





ici, un IPL D, par exemple

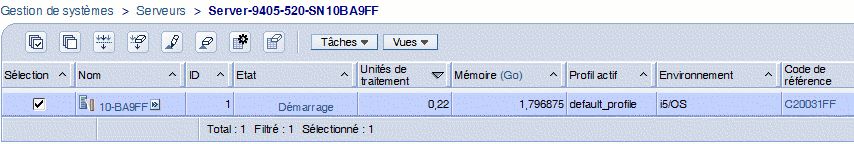

les codes SRC défilent
  (voyez http://www-947.ibm.com/systems/support/i/probsolv/src/srcv6r1.html, en cas de problème)


  Lors d'un IPL manuel, demandez une session console et utilisez le menu affiché, pour avancer.

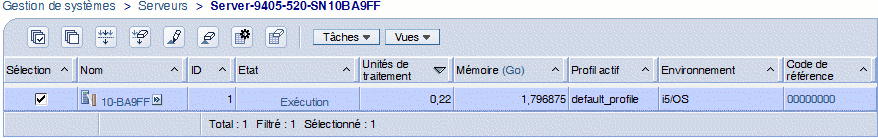

 Quand l'IPL est terminé, vous voyez :
