LPAR et partitions Hostées (IBM i ou "i dans i")

Il y a trois solutions pour avoir plusieurs partitions sur une même machine :

• Chaque système possède ses propres ressources
  • disques , carte SCSI et bus
  • CD/DVD ROM et système de sauvegarde peuvent être basculés d'une partition à l'autre.
  • Le réseau peut-être virtuel


• Une partition VIOS s'alloue des ressources
  • c'est elle qui partage virtuellement les ressources aux autre partitions
  • C'est la partitions VIOS qui émule une bande virtuelle
    Voyez ce lien : http://www-01.ibm.com/support/docview.wss?rs=0&context=SGYQGH&q1=lpar&uid=nas8N1010963&loc=en_US&cs=utf-8&lang=


• Une partition possède les disques et offre des disques virtuels aux autre partitions
  • On parle de partition “hostée”
  • Cela est possible depuis l'origine du LPAR avec Linux et AIX
  • Pour IBMi, c'est une nouveauté de la V6, uniquement sur Power 6 ou suivants
  • Seule la partition IBMi qui "possède" les disques a accès au dérouleur de bande en sauvegarde/restauration,
     sauf à switcher le lecteur, ce qui n'est possible que si le contrôleur ne possède pas les disques (disque externes)

    (Ce dernier point a été amélioré en V7 /TR2 voyez la liste des unités à :
      https://www.ibm.com/developerworks/community/wikis/home?lang=en#/wiki/IBM%20Removable%20Media%20on%20IBM%20i/page/Client%20Virtual%20Tape%20Devices )

    C'est cette dernière option que nous allons aborder ici

Installation

La console HMC doit être configurée sur un des deux ports HMC réservés dans un réseau privé, non brassé.

il s'agit de ports réseau, implémentés sur le boitier, contenant le firmware

C'est ce soft, en dialogue avec la console, qui fait démarrer les partitions

le premier port ethernet de la console (eth0) est donc connectée directement sur le firmware du I5,
la première console DOIT être serveur DHCP

le deuxième port (eth1) sera lui connecté au réseau entreprise et permettra :

• de prendre la main sur la console
• de naviguer sur internet depuis la console
• de mettre à jour cette dernière, ...


Il faut installer le soft de la console HMC

Au démarrage (pour un version OpenPOWER/7063CR1), pour les versions antérieures voir HMC_V7.HTM

puis petitBoot (quelques secondes)

enfin

L'interface graphique de la console HMC est basée sur une navigation web :

La page d'accueil est désormais la suivante:



connectez vous hscroot/abc123

puis lancez l'assistant de configuration guidée

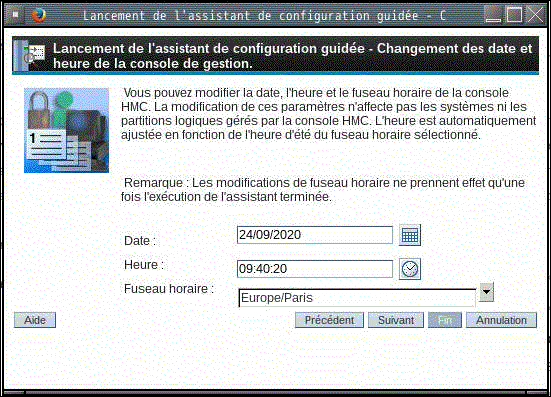

• Entrez date /heure

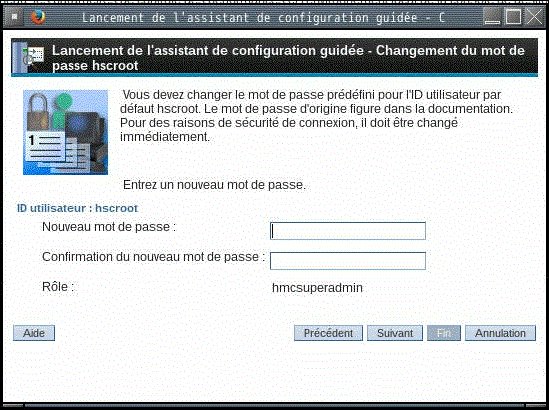

• Mot de passe hscroot puis root

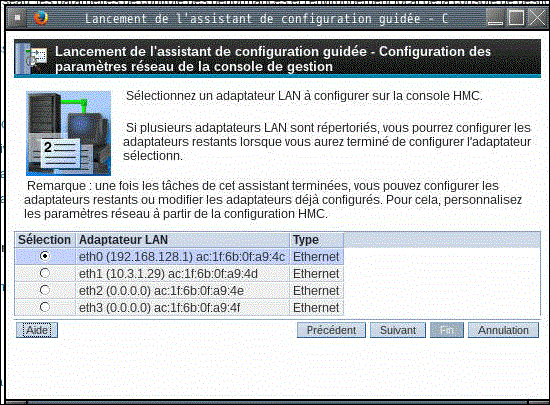

• Configuration réseau

  • etho
    • débit (auto/detect)
    • réseau privé

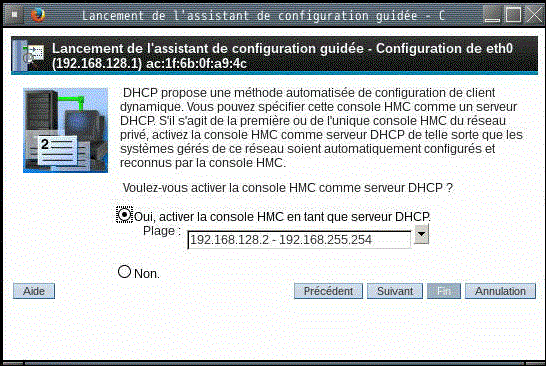

    • Console en tant que serveur DHCP

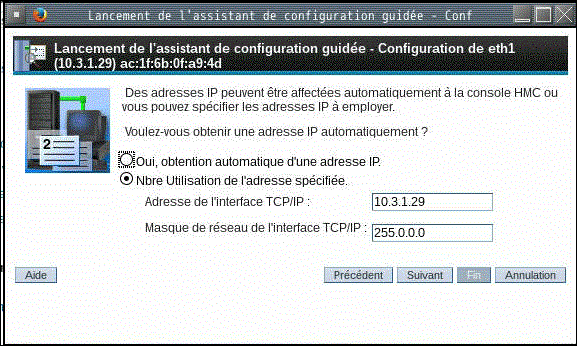

  • eth1
    • débit (auto/detect)
    • réseau privé
    • spécifiez une adresse IP sur le LAN

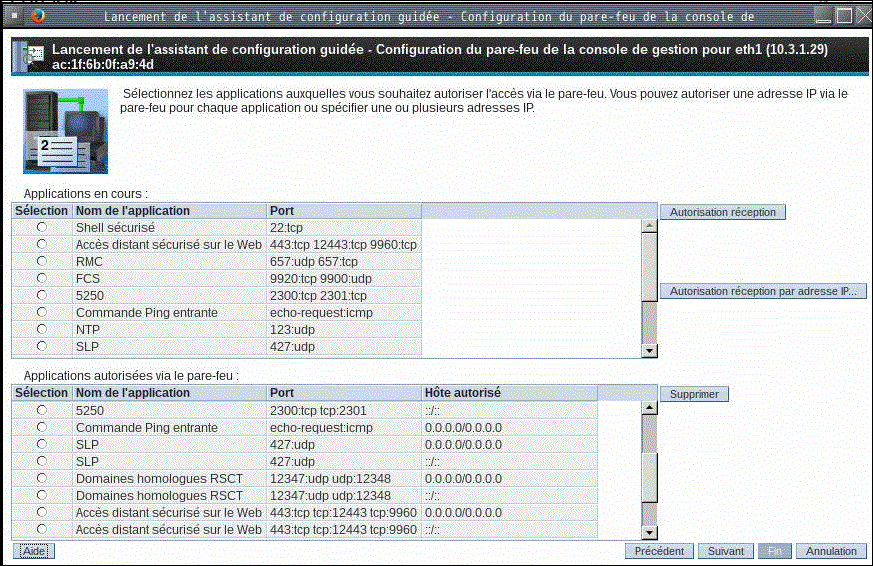

    • pare feu
      • autorisez 5250 (2300) accès distant sécurisé (443) SSH (22) si vous le souhaitez

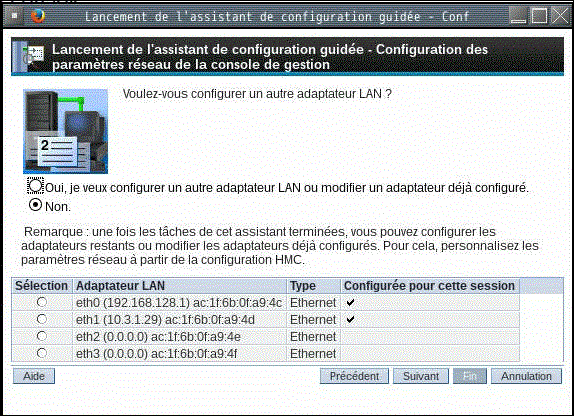

  • Sortez de la config des cartes réseau

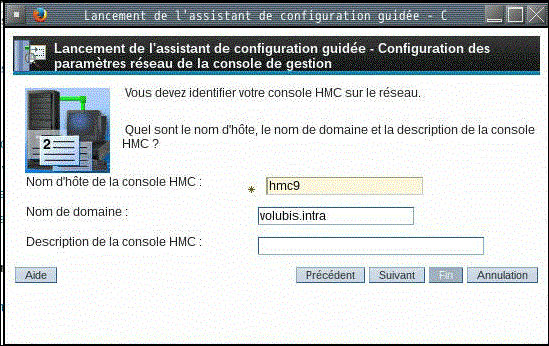

  • Nom et nom de domaine

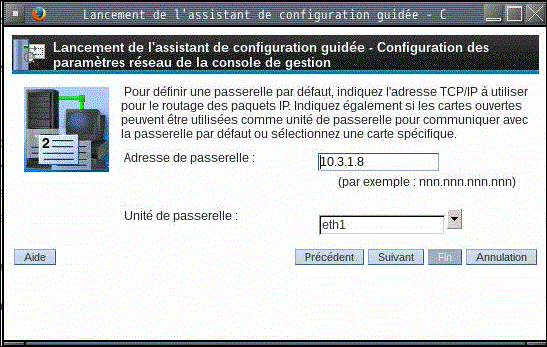

  • passerelle

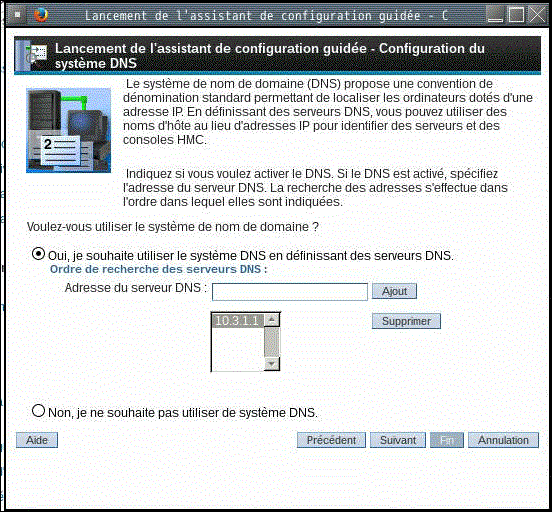

  • Serveurs DNS

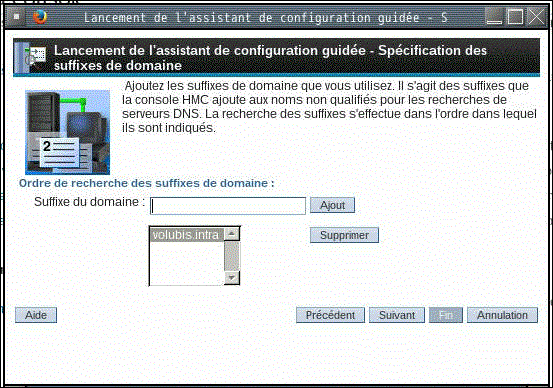

  • Domaines DNS

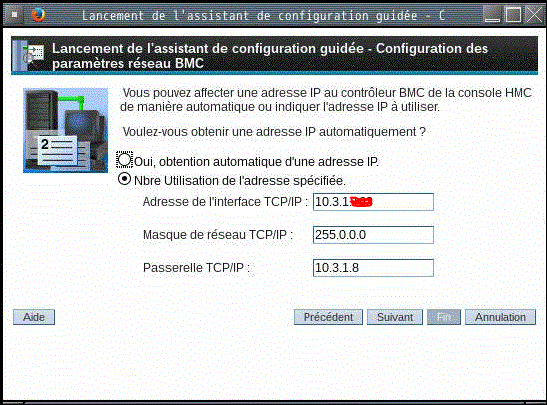

  • Adresse IP dui contrôleur BMC (permet une prise de main à distance du firmware de la console)

  • Vous avez terminé la config réseau qui ne peut être fait qu'en local

  • Renseignez ensuite
    • le serveur SMTP et l'adresse mail pour les envois d'alerte
    • Puis, cliquez sur FIN, la console redémarre





- Enfin, brancher le Power électriquement ( pas avant !)

le code SRC C1001020 est affiché quelques minutes, puis d'autre codes,
enfin "01       N  V=F" est affiché et le voyant vert de démarrage clignote.

poussez le bouton de démarrage (bouton blanc au dessus du voyant vert clignotant )

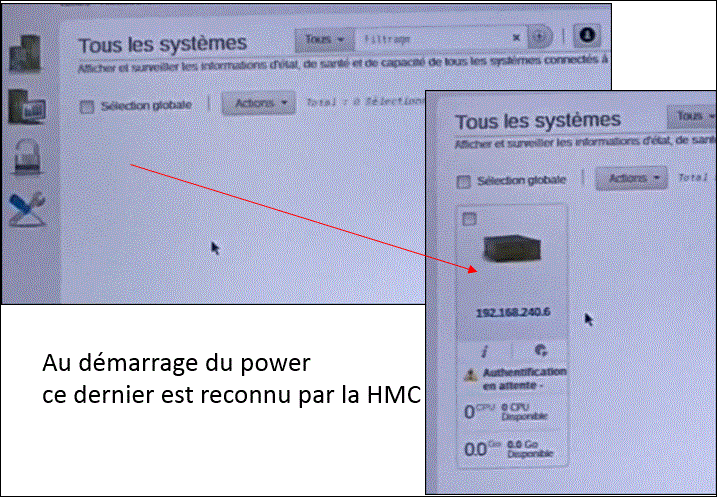

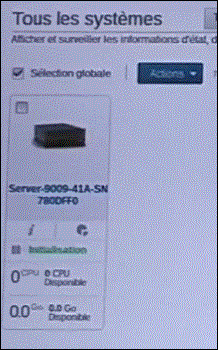

le system doit alors, être reconnu automatiquement, par la console HMC

Entrez le mot de passe de connexion entre la HMC et le firmware (à mémoriser impérativement !)

puis ceux pour ASMI

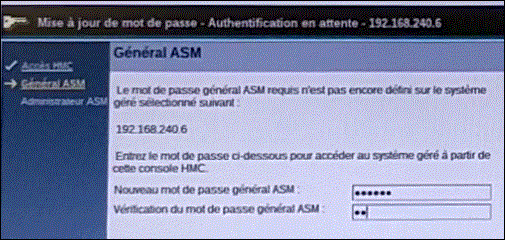

• General

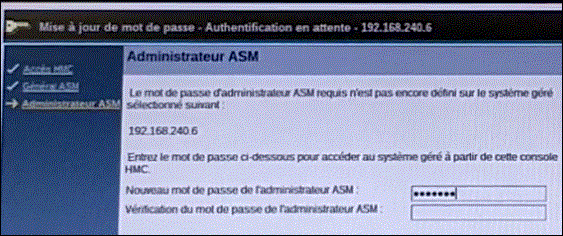

• Admin



• L'initialisation du power se poursuit

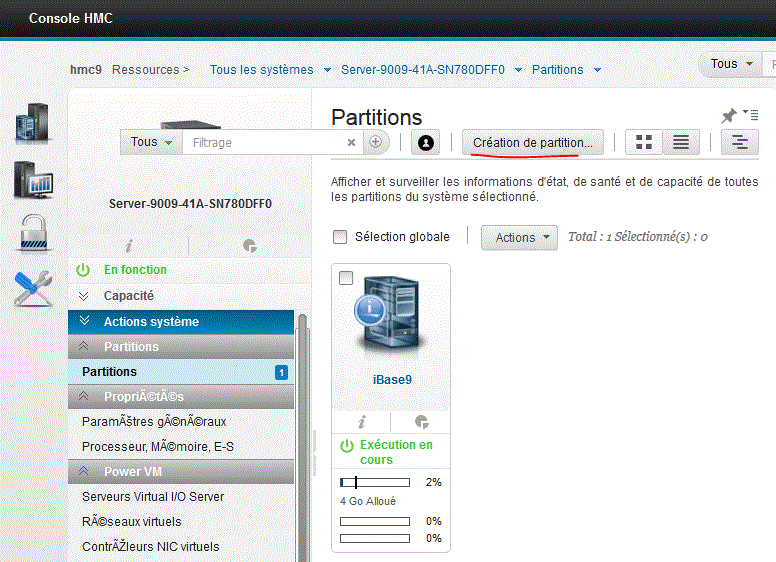

Voyons la partie conception d'une partition IBMi, avec HMC version 9

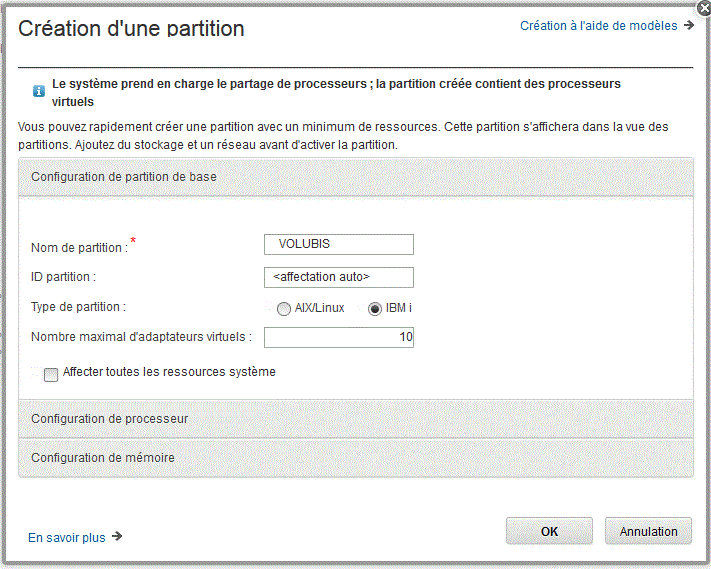

Indiquez un nom et éventuellement un id de partition (n° unique)
ne cochez pas "Affecter toutes les ressources..."


Puissance processeur

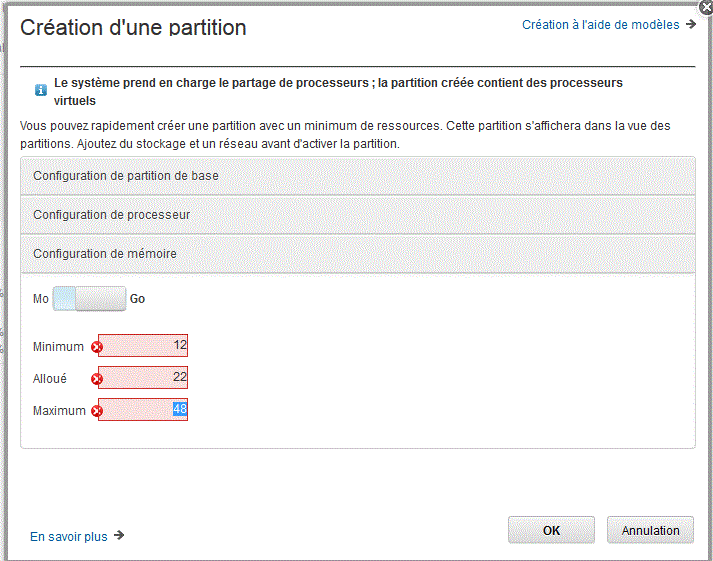

Mémoire

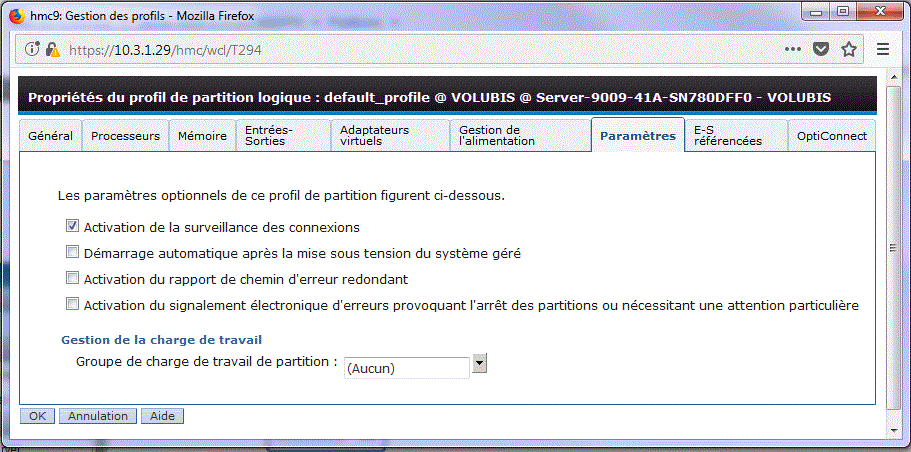

La partition créée, modifions le profil



il est possible de créer plusieurs profils associés à une partition, un profil représente des desiderata

• en CPU (mini/souhaité/mixa)
• en mémoire

il est ainsi possible de choisir de démarrer une partition en mode normal ou dégradé, etc...

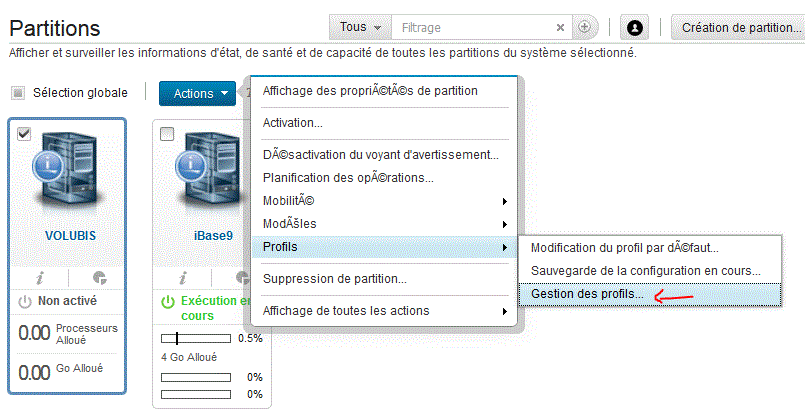

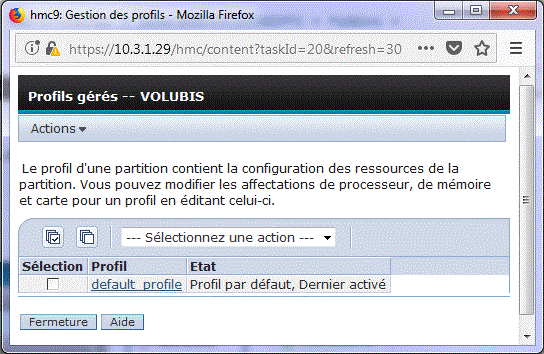

Pour modifier le profil existant, cliquez sur son nom

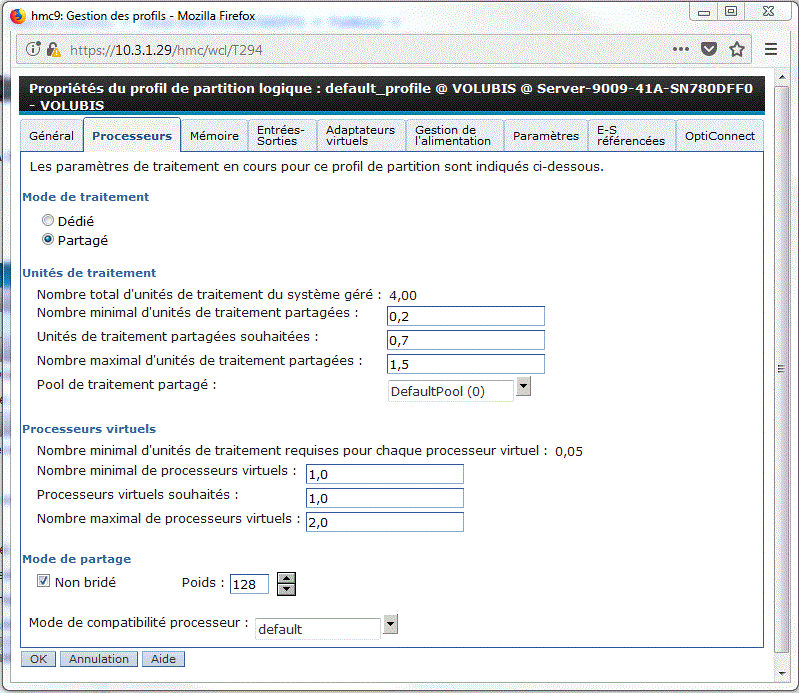

nous retrouvons nos paramètres en matière de processeur

Si vous choisissez non bridé (uncapped en V6) , il faut alors attribuer à cette partition un poids (valeur entre 1 et 255)
         En cas de conflit (besoins concurrents), c'est la partition avec le poids le plus fort qui sera servie, proportionnellement au poids indiqué
         (une partition avec un poids de 180 aura deux fois plus de CPU qu'avec un poids de 90)

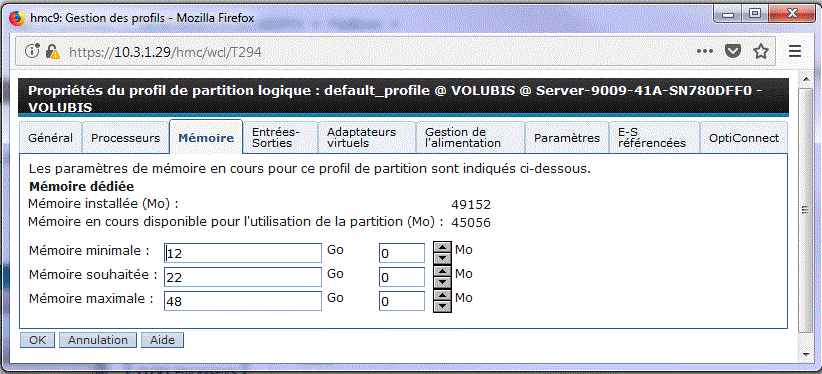

Mémoire

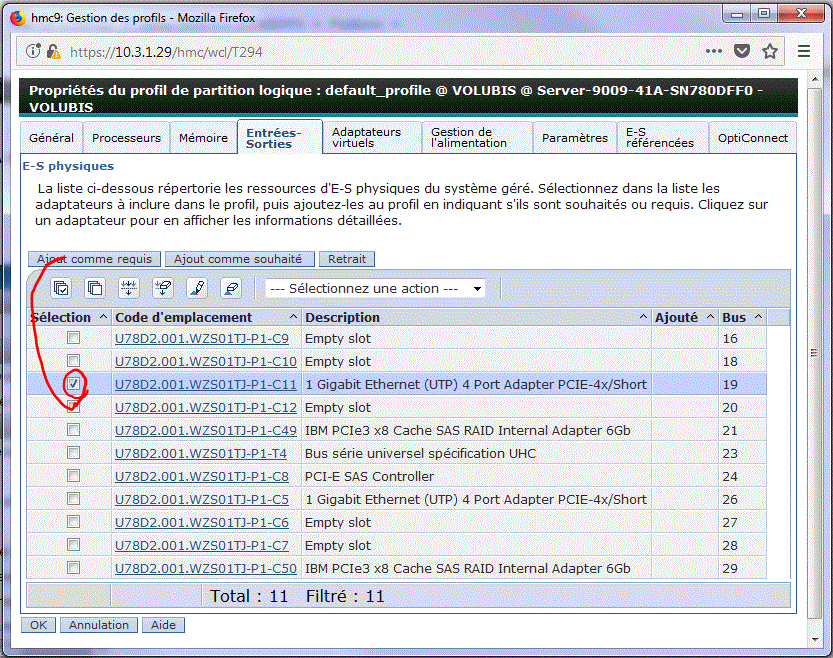

Ajoutez des cartes, si besoin

• Ethernet
• SAS RAid adpateur (auquelles sont attachés les disques)
• UHC = USB

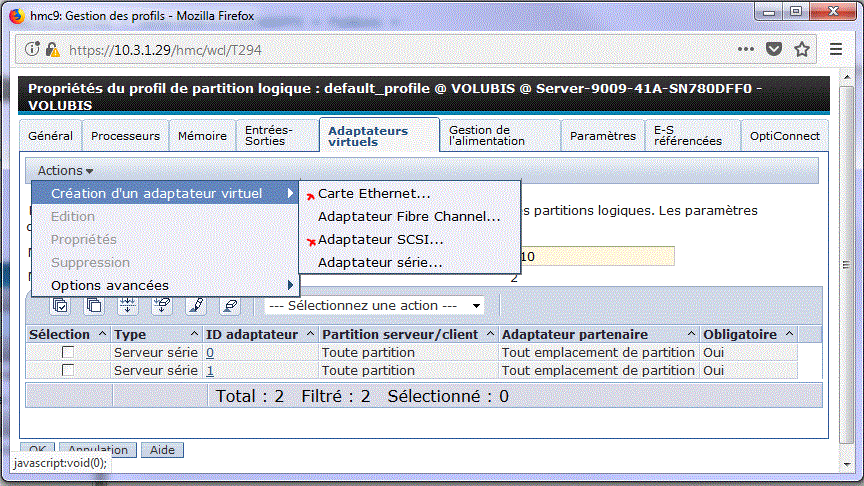

Puis créez des adaptateurs virtuels

• Ethernet, pour un VLAN entre partitions
• Adaptateur SCSI
  • de type serveur pour la partition qui prête ses disques

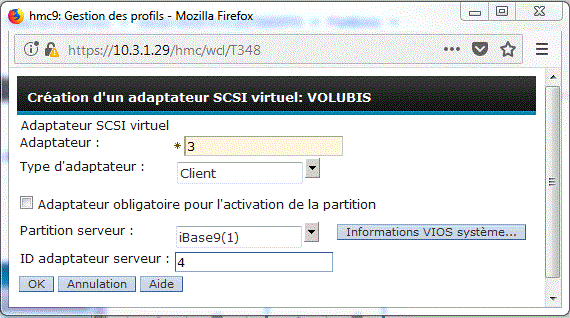

  • de type client pour la partition utilisant des disques virtuels

chaque partition possède automatiquement deux adaptateurs virtuels de type console

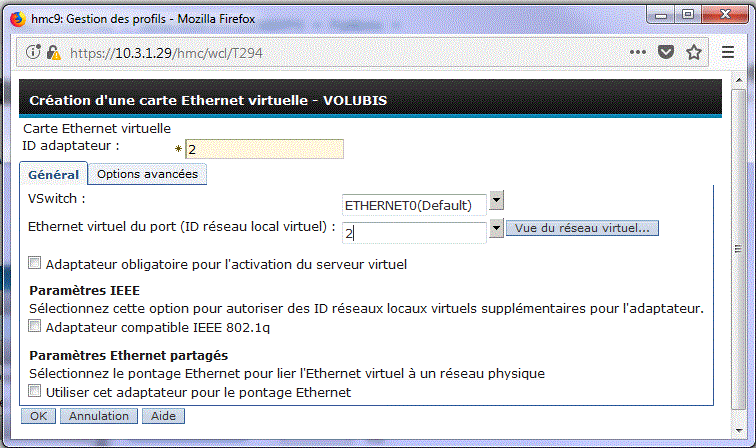

Ethernet virtuel

Indiquez ici, un LAN ID, le même sur toutes les partitions devant communiquer par son internédiaire

cochez "Utiliser cet adaptateur pour le pontage Ethernet" uniquement sur la partition qui sert de passerelle,
   et si vous avez un Virtual I/O serveur (AIX) ou une partition IBM i en V7

• En effet, cette solution arrivée avec la V7 de IBM i , Bridging





  faites une ligne sur la carte Ethernet réelle, si possible sur un port dédié, sans adressage IP (plus simple avec les cartes 4 ports)


  CRTLINETH LIND(ETHBRIDGE) RSRCNAME(cmnxx) BRIDGE(passerelle)


  via la HMC, puis faites une carte Ethernet virtuelle en activant la fonction de passerelle


  créez alors une deuxième ligne sur cette dernière :


  CRTLINETH LIND(VETHBRIDGE) RSRCNAME(cmnyy) BRIDGE(passerelle)



  sur les partitions hostées, faites simplement une carte Ethernet "normale" sur les cartes virtuelles, le trafic IP sera routé vers l'extérieur

  -> vérifiez bien que vous avez le même numéro de réseau (ID réseau local virtuel, 1 par défaut)


  Revenons à notre définition de partition, sur IBMi

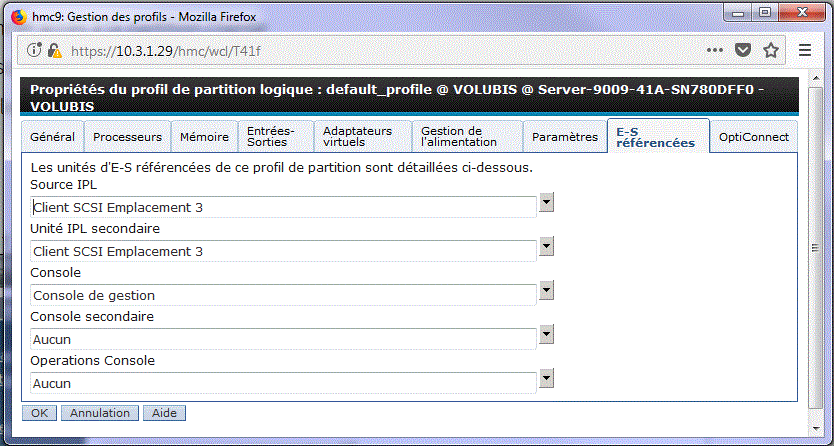

  Définition des sources d'IPL




  Pour une partition possédant le matériel

  1. le contrôleur disque
  2. sur contrôleur USB (POWER9 uniquement)

Partition IBMi hostée

Partition "IBM i" hostée, uniquement sur un POWER 6+.

• Définissez un serveur SCSI sur la partition IBMi qui héberge, comme vu ci-dessus

• N'attribuez pas de hardware à la partition IBMi hostée (ou une carte réseau)

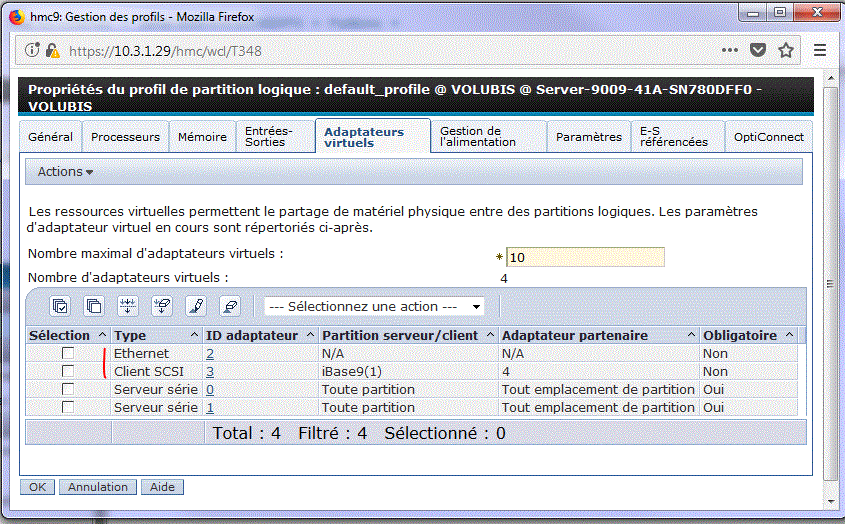

• Définissez des cartes virtuelles :

•

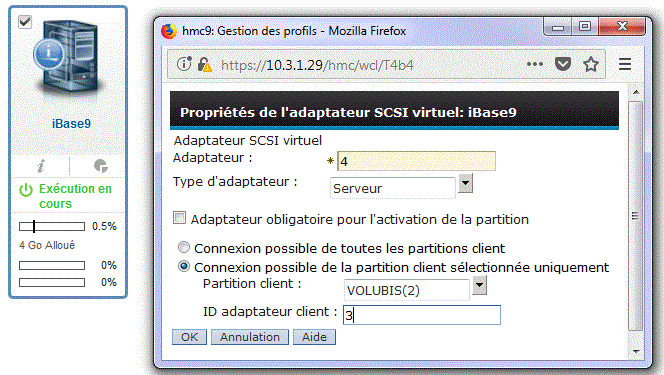

  l'adaptateur coté serveur, doit être associé à la partition "cliente"


  résultat








  Cela va donner accès à la partition cliente :

  • Aux disques virtuels que vous allez créer par CRTNWSSTG
  • Au(x) lecteurs de CD/DVD

Du coté de la partition IBMi qui héberge

• Créez un espace de stockage de type *OPEN (pratiquement les même paramètres que pour une partition Linux)

•
  Attention, 70 Go minimum pour IBM i

• Après avoir cherché la ressource par WRKHDWRSC *CMN

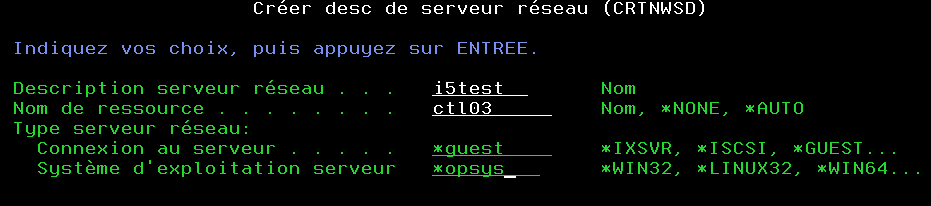

    Créez un serveur de réseau avec les paramètres suivants :





  le paramètre IPLSRC doit être renseigné avec *PANEL (pour faire un IPL D / Manuel) lors de l'installation, *NWSSTG ensuite

  par défaut toutes les unités optiques de la partition seront partagées, utilisez le paramètre RSTDDEVRSC pour restreindre le partage à certaines ressources)


• Type de serveur *GUEST, pour le système d'exploitation :
• *AIXPPC pour une partition AIX
• *LINUXPPC pour une partition *LINUX
• *OPSYS pour une partition IBM i (i dans i), voir plus loin dans ce cours

notez le contrôleur CTL03 et le N° de partition (on peut aussi utiliser le nom)

la page de code doit être laissée 437

le paramètre IPLSRC doit être renseigné avec *PANEL (pour faire un IPL D / Manuel) lors de l'installation, *NWSSTG ensuite.



• Associez l'espace ou les espaces de stockage par ADDNWSSTGL (attention disques de 17GO minimum pour IBM i, 16 disques au maximum pour un total de 1 To maxi)

  vous êtes prêt pour l'installation de votre OS.


  ATTENTION au paramètre PWRCTL
  • *NO, la mise en/hors fonction de la partition est gérée par la console HMC, à privilégier au premier démarrage
  • *YES, la mise en/hors fonction de la partition est gérée par le VRYCFG IBM i, qui envoi une demande de démarrage au FSP

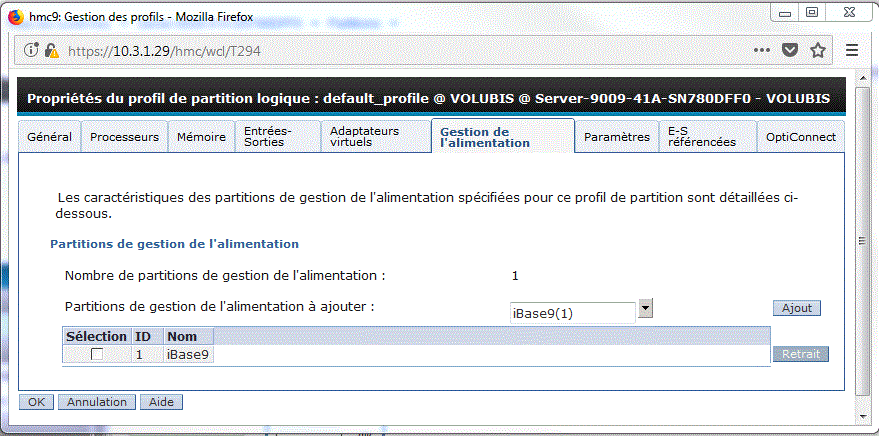

    - la partition de gestion de l'alimentation pour cette partition doit être la partition IBM i passant la commande VRYCFG
    - le serveur SCSI doit être dédié à cette partition , on ne peut pas laisser "any partition can connect"

    si vous souhaitez modifier ce paramètre ensuite :


  • Faites les modifications
  • Démarrez la partition avec le NWSD inactif

    Vous allez avoir une erreur de démarrage ( B2003110) , les disques n'étant pas trouvés

  • Arrêtez la partition (Arrêt immédiat à la console HMC)
  • Activez le NWSD (VRYCFG), cela doit démarrer la partition


• Mettez le serveur de réseau Vary On par WRKCFGSTS, insérez le CD du SLIC puis démarrez la partition à la HMC avec ouverture de console 5250.

  La partition va regarder tous vos lecteurs de CD-ROM pour trouver une image "Bootable" (ca peut être un lecteur virtuel avec des images de CD)
    et au bout d'une dizaine de minutes vous afficher cela


•

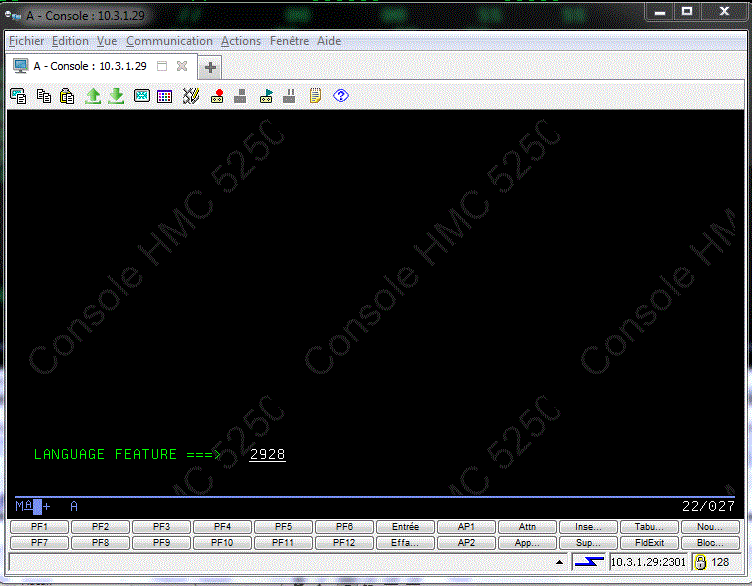

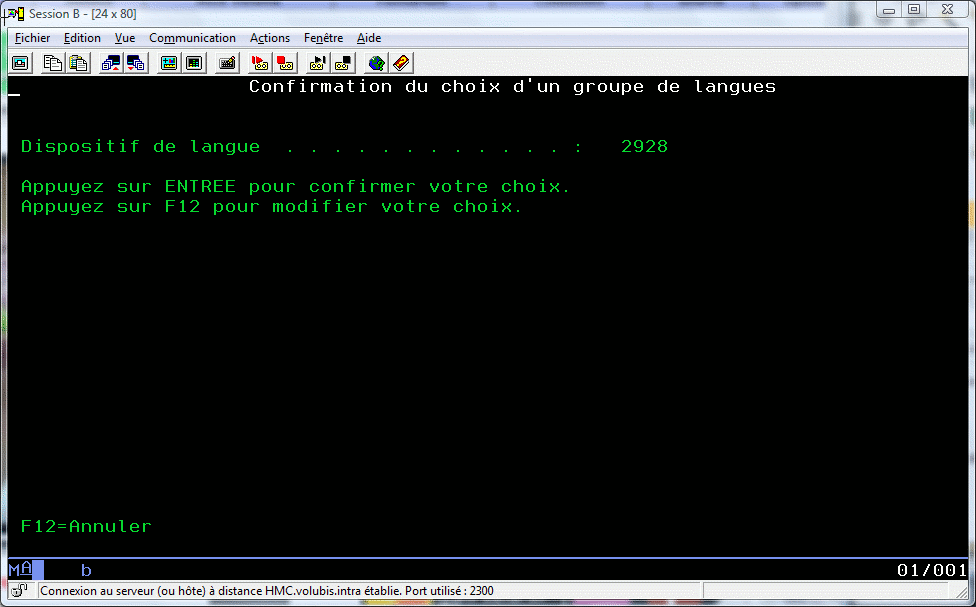

  Le DVD contenant le microcode étant maintenant multi-lingue, choisissez votre code langage (2928 pour la France)

  Et confirmez.



  L'installation se poursuit normalement ...

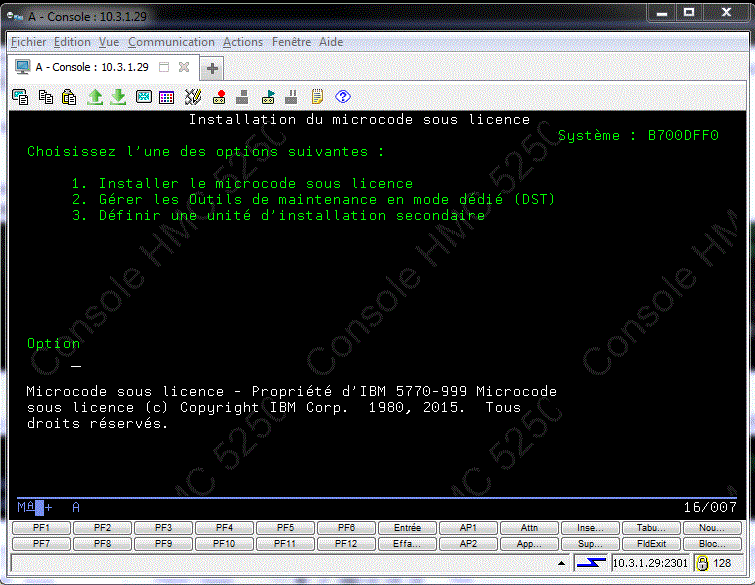

  choisissez l'option 1, pour installer le microcode sur les disques

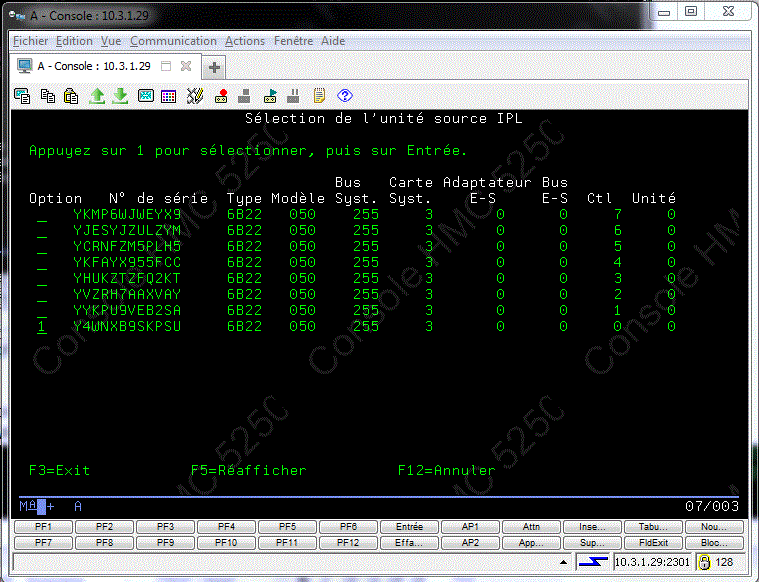

  Indiquez le disque (virtuel) "load source"

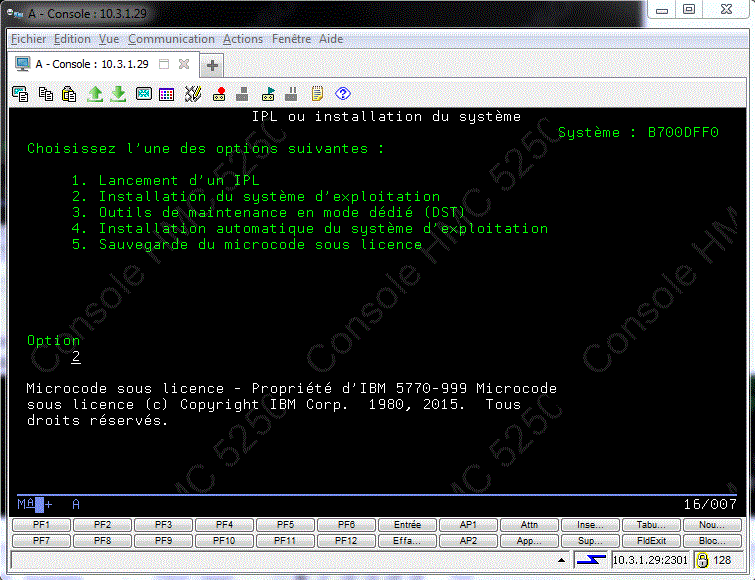

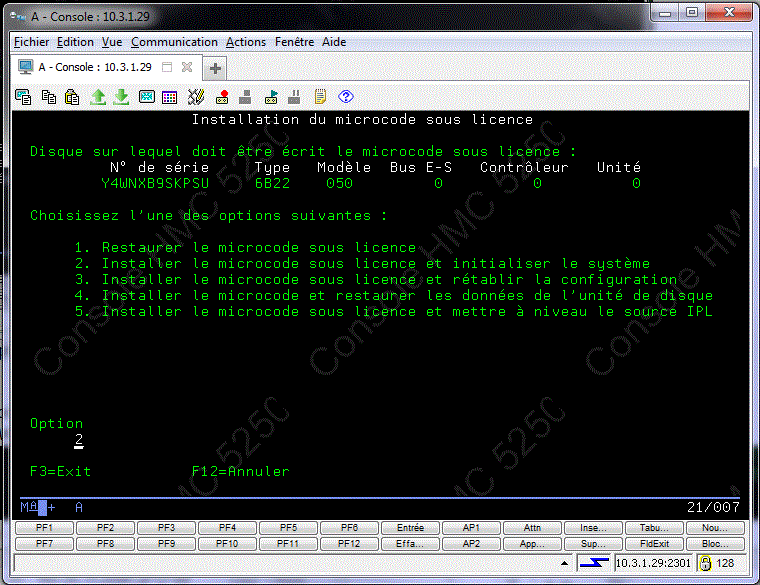

  Pour une première install, prenez l'option 2

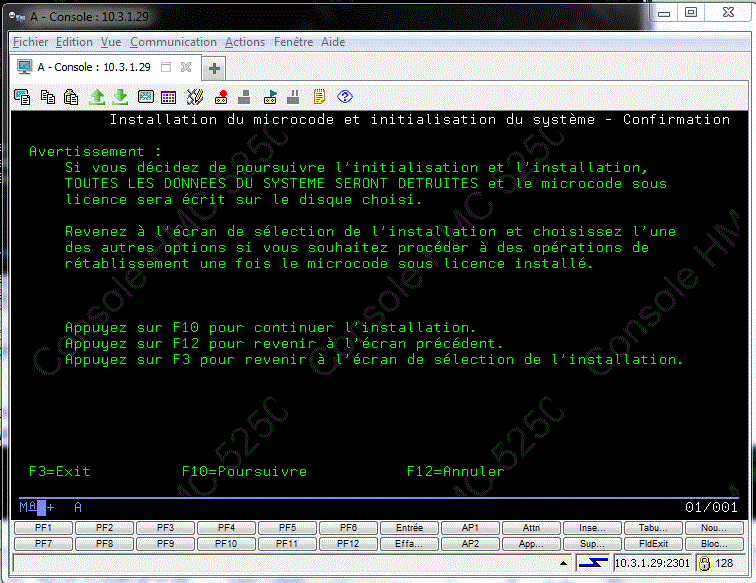

  Confirmez

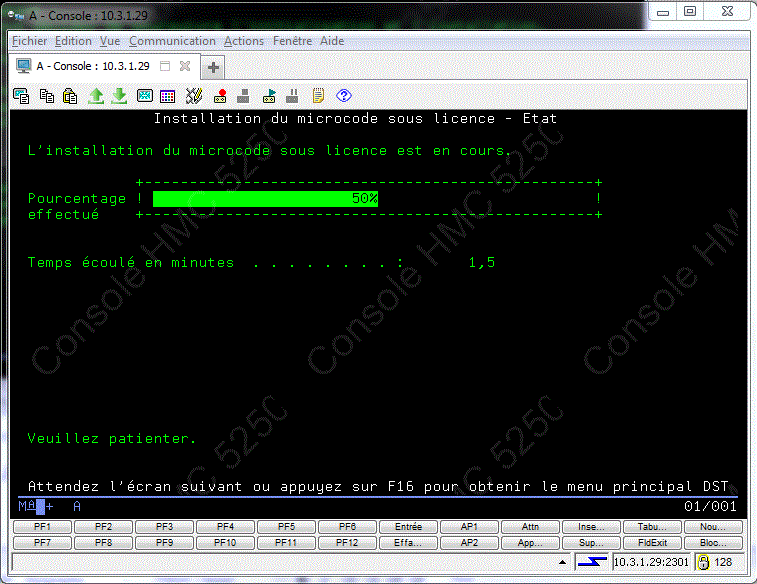

  et, c'est parti...

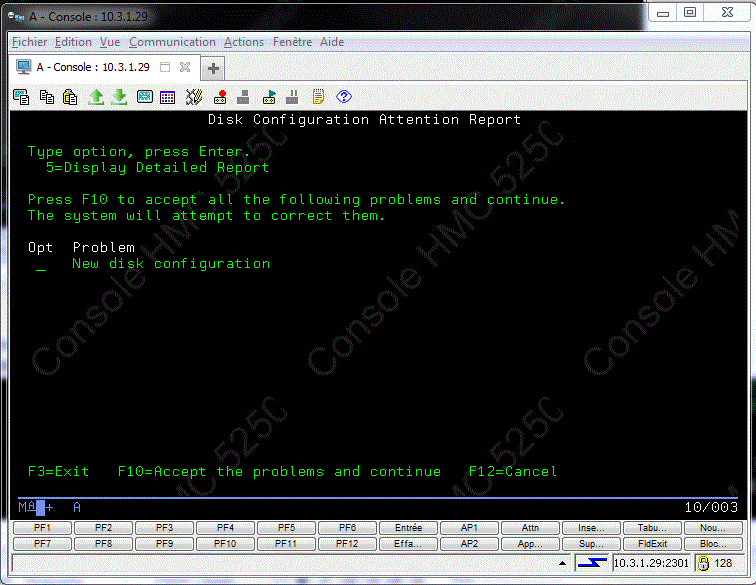

  Ignorez le probleme disque par F10


•

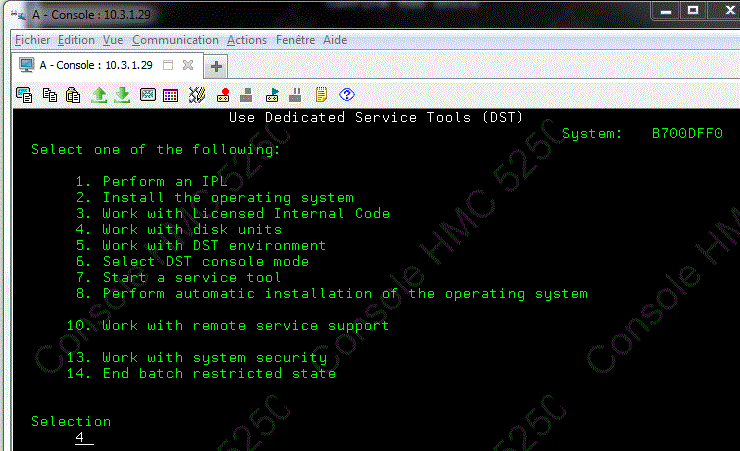

  Sur cet écran, avant d'installer l'OS, prenez l'option 3 pour lancer DST



• Sous DST, Choisissez après l'option 4 (work with disk units)
  • 1 : Work with disk configuration
    • 3 : work with ASP configuration

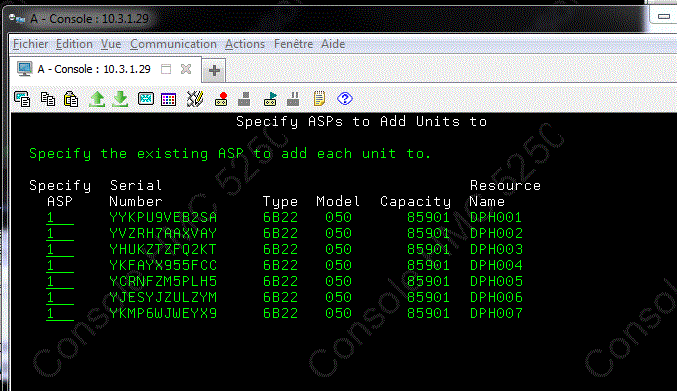

      • 3 : add units to ASP
        • 3 : add units to existing ASP

        indiquez le n° d'ASP (1) sur chaque disque non reconnu

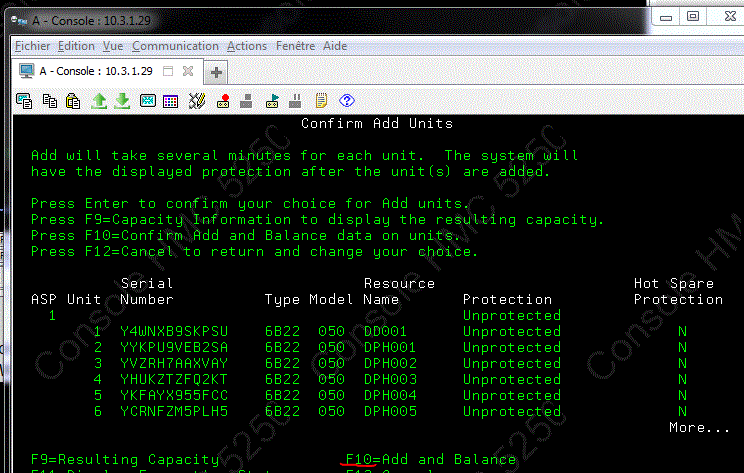

        Confirmez par F10

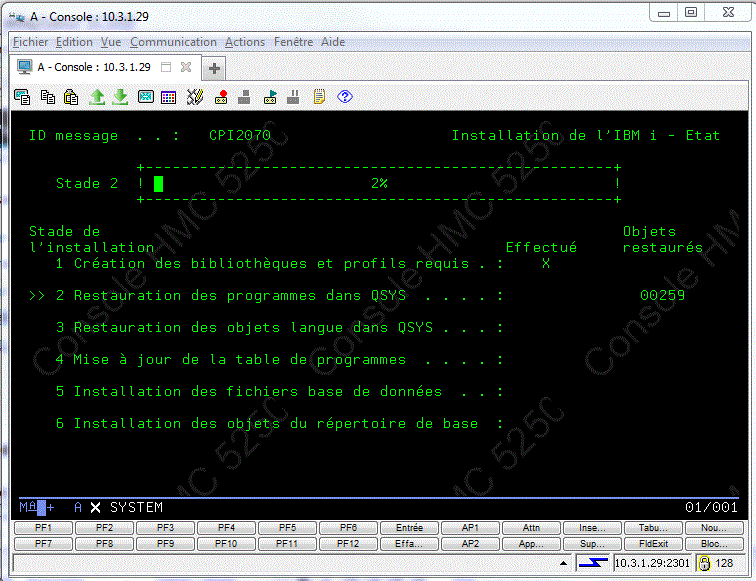

    Puis installez l'OS

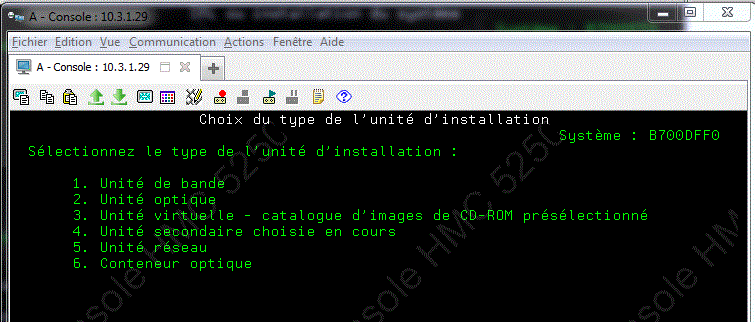

    Indiquez la source d'installation


    Sur notre POWER9, nous sommes passé par un catalogue d'image, option 3



Une fois l'installation terminée, vous retrouverez vos différentes unités virtuelles

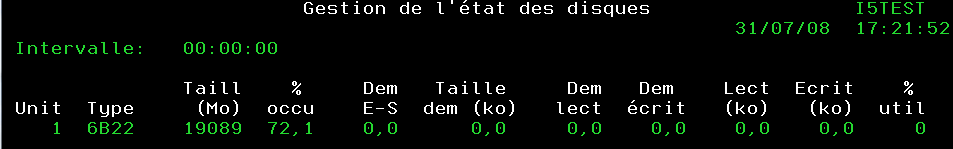

Le(s) disque(s) par WRKDSKSTS

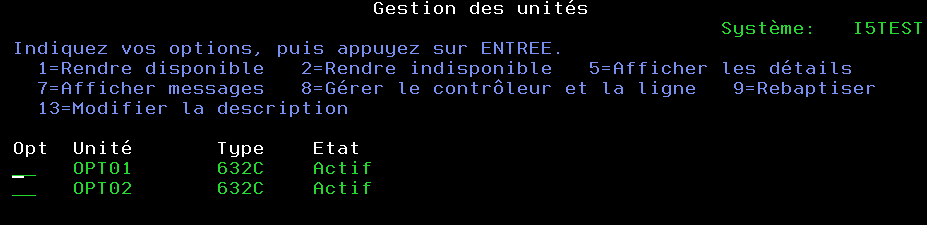

Les unités optiques sont automatiquement reconnues , ici il y a un lecteur physique et un virtuel (pour les catalogues d'images)

Les unités bandes aussi, si elles sont utilisées en mode séquentiel (pas de bandothèque)

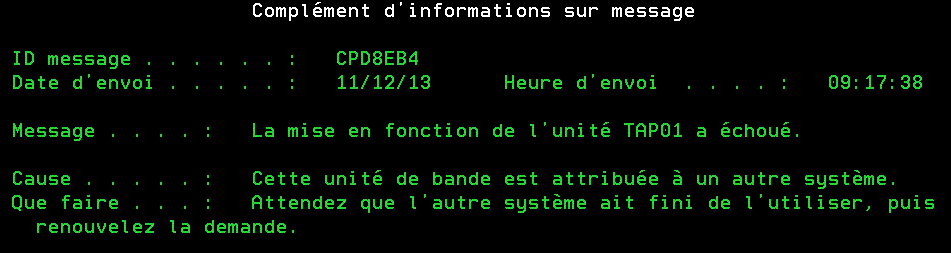

Vous devez mettre l'unité Vary OFF sur une partition pour pouvoir la mettre Vary ON sur l'autre, sinon vous recevrez CPD8EB4


Rappel: les lecteurs de bande ne peuvent pas être virtualisés pour une partition IBMi "hostée"avant la TR2 en V7 , essayez alors d'utiliser les bandes virtuelles

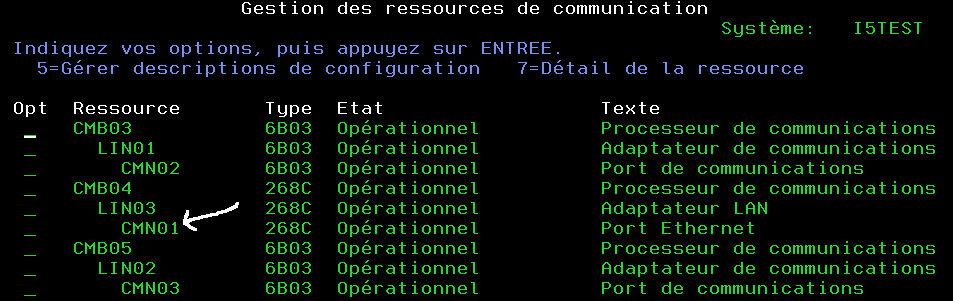

Le port Ethernet par WRKHDWRSC *CMN

Il vous reste à créer la ligne ethernet sur ce port (ici CMN01) et à configurer le réseau sur la partition qui héberge, comme avec une partition Linux hostée..

CRTLINETH LIND(VLAN) RSRCNAME(CMN01) ONLINE(*YES) +
  TEXT('Ligne réseau virtuel inter-partitions')

Partition Linux hostée

Partition Linux hostée

• Définissez un serveur SCSI sur la partition IBMi qui héberge, comme vu ci-dessus

• N'attribuez pas de hardware à la partition IBMi hostée (ou une carte réseau)


• Définissez des cartes virtuelles , comme vu plus haut



Sur la partition IBM i :

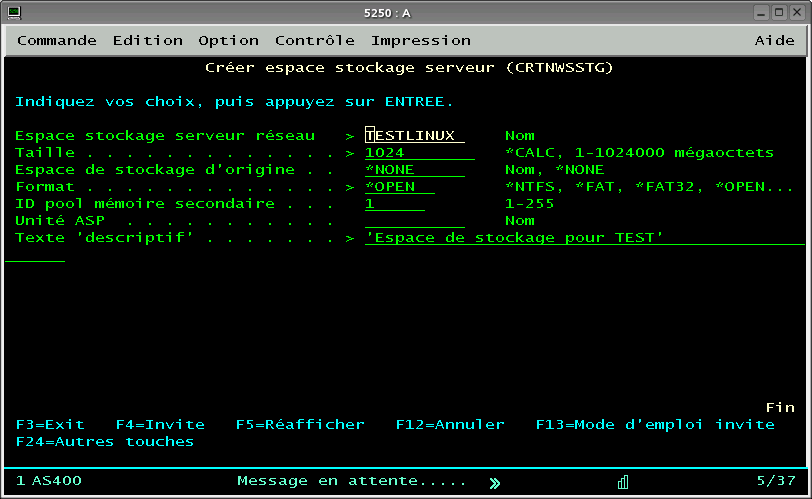

• Créez un disque virtuel : CRTNWSSTG FORMAT(*OPEN)

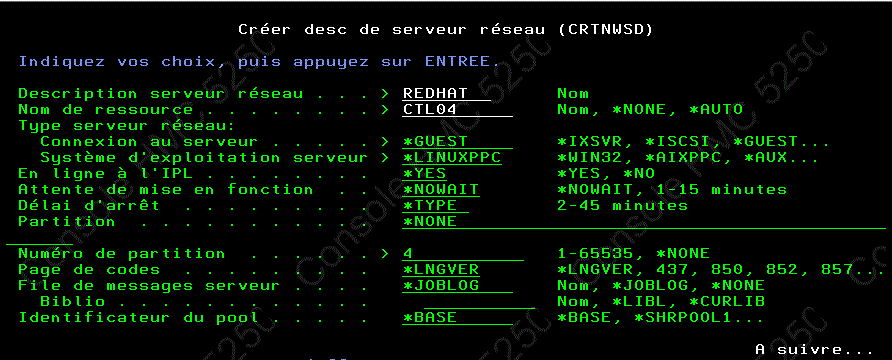

• Créez un Serveur de réseau (CRTNWSD)

Activez le (Vary ON)

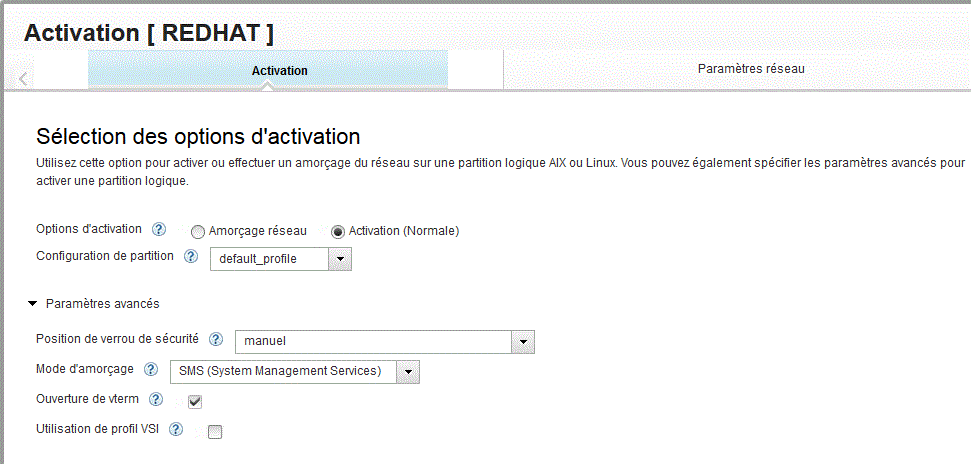

Démarrez la partition

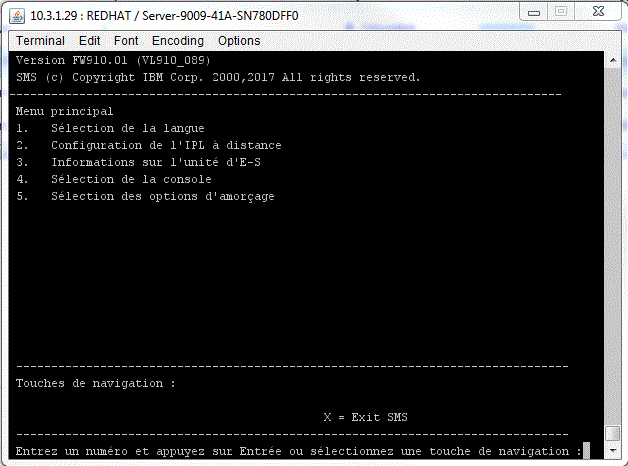

En demandant un terminal virtuel (vterm)

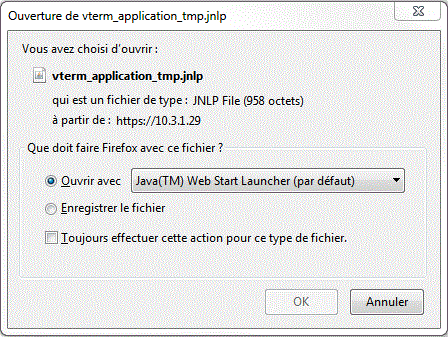

Acceptez le fichier .jnlp

Choisissez la langue

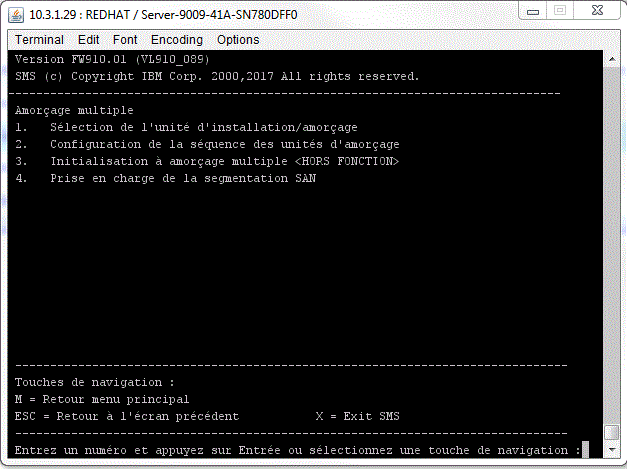

Puis les options d'amorçage

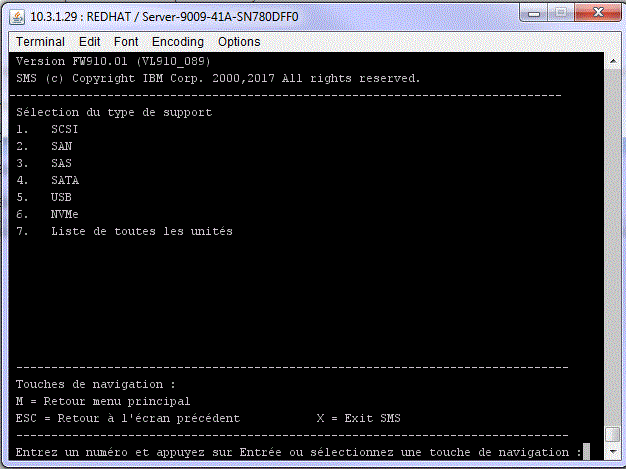

1/ choix de l'unité

2/ CD/DVD

1/SCSI

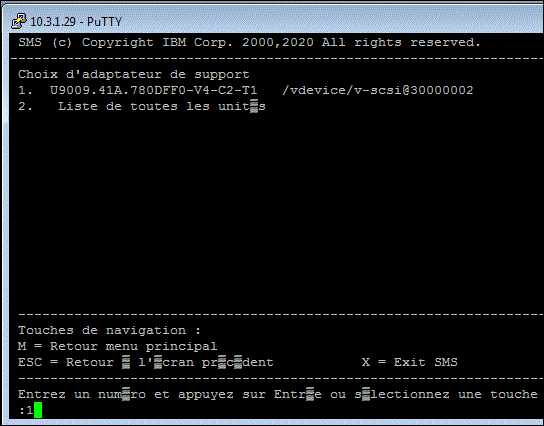

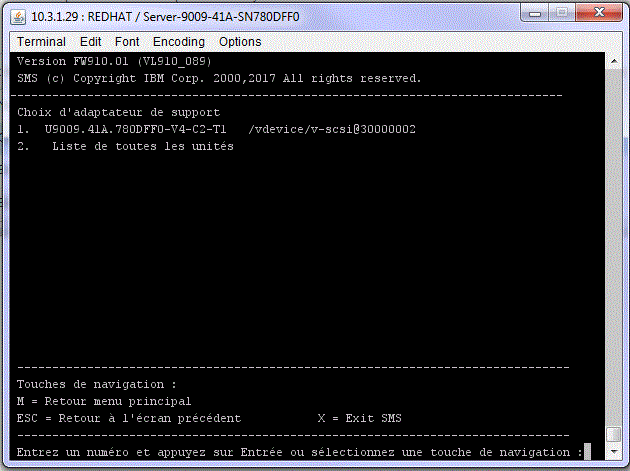

Confirmez l'Adaptateur (2 permet de tous les lister)

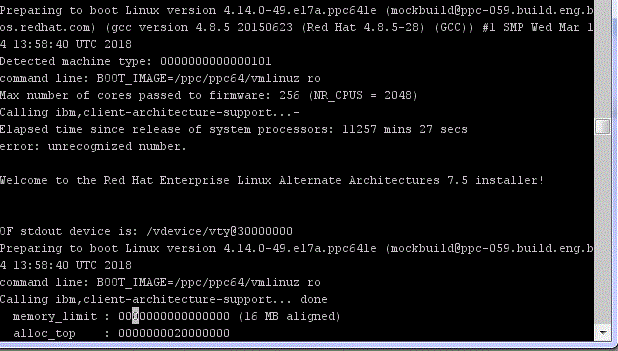

Votre Linux (ici Redhat) démarre

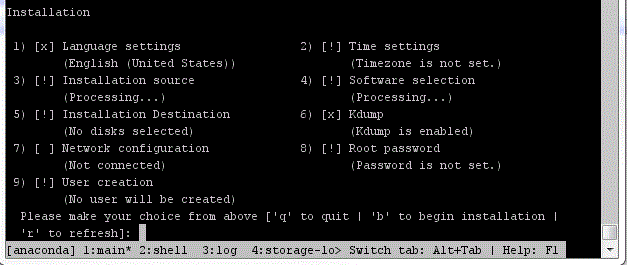

Configurez , ici sous anaconda

Autre exemple avec SUSE

si vous souhaitez faire l'installaiton à distance, vous pouvez utiliser PuTTY

• Connectez vous à la HMC (sous hscroot)

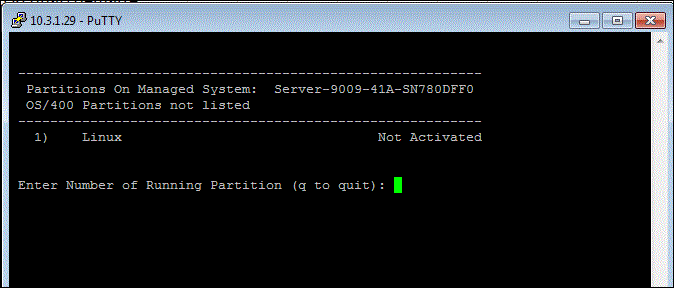

• tapez vtmenu

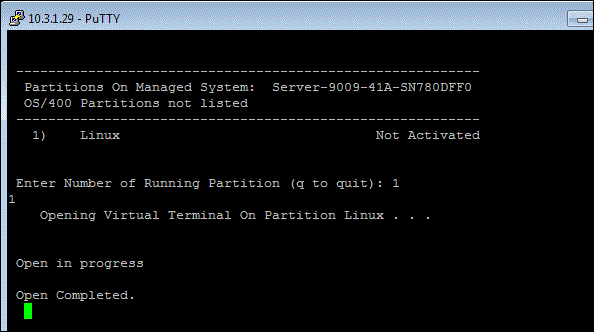

choisissez la partition, vous passez en attente de démarrage

Démarrez la partition

• position manuelle
• type de démarrage SMS

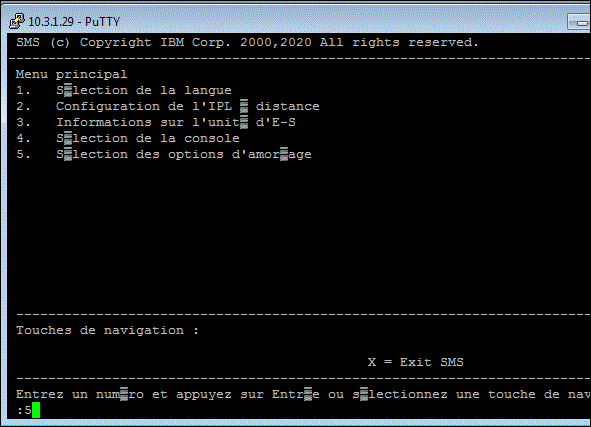

Sélection les options d'ammorcage

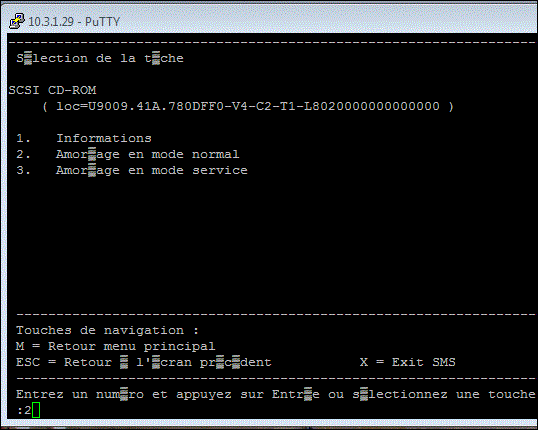

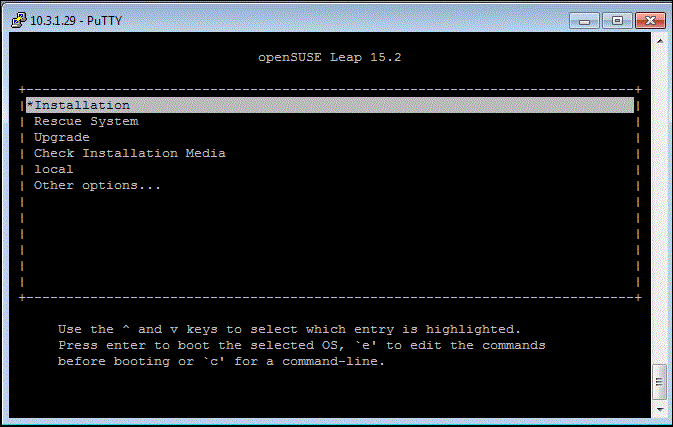

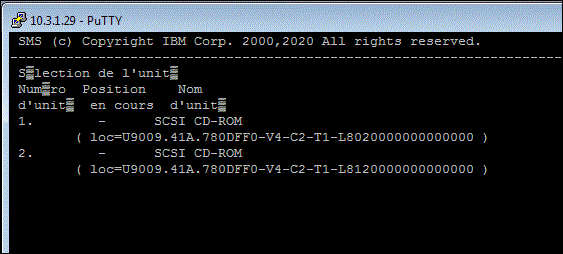

SCSI, choix du CDROM

2 : Amorçage en mode normal

Installation

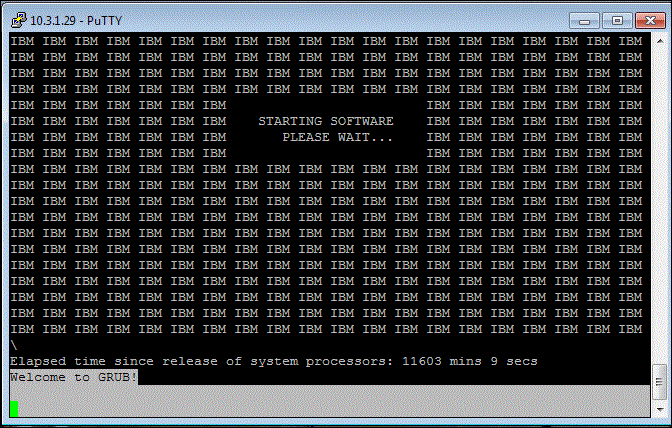

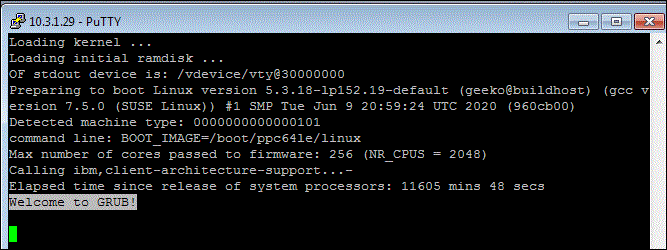

le kernel est lancé

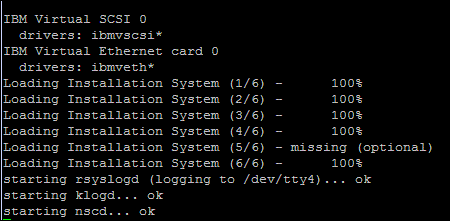

les drivers sont chargés

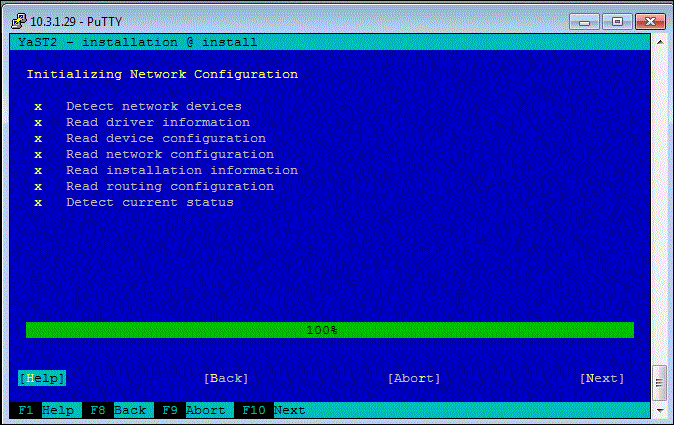

L'utilitaire d'installaiton de SUSE YAST apparait

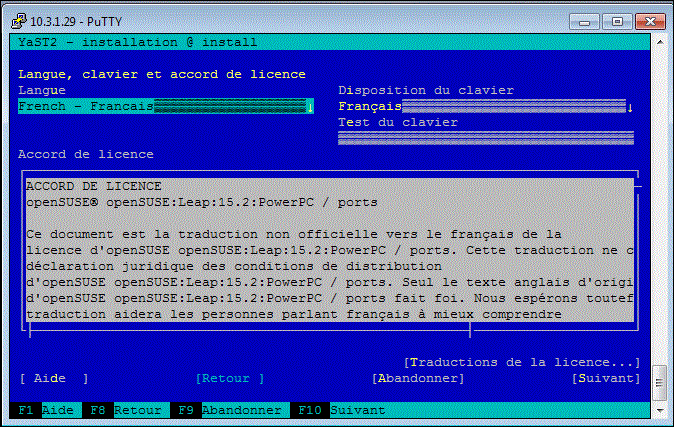

Choisissez la langue

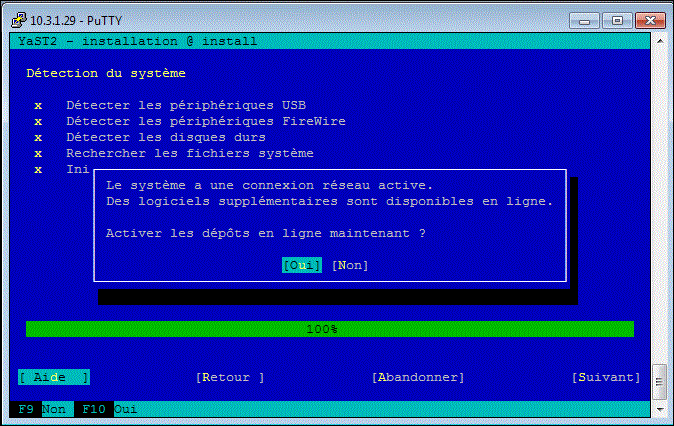

Eventuellement acceptez l'installation à partir de repository distants

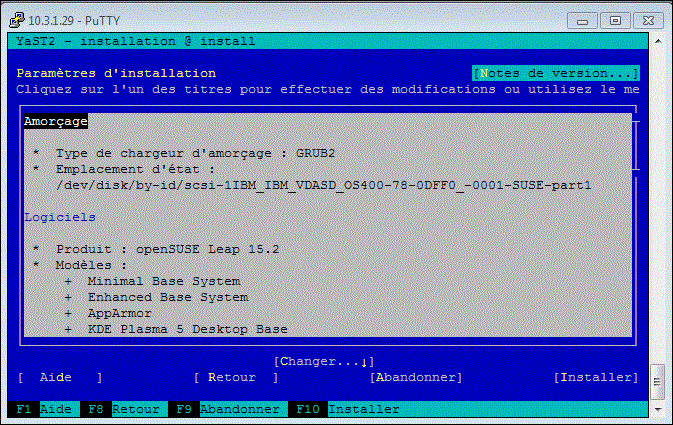

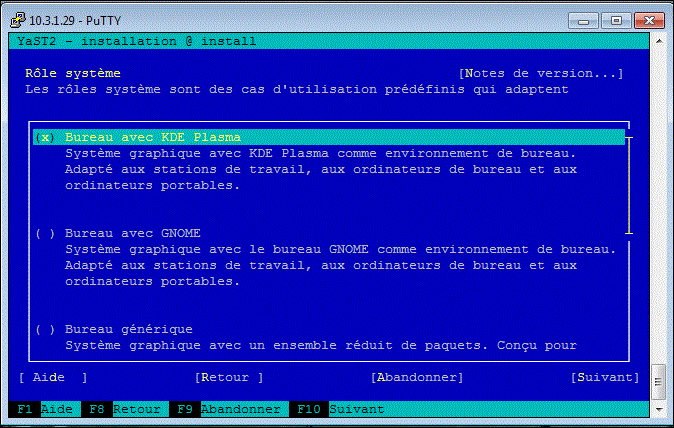

Choisissez le type d'installation (bureau KDE dans notre cas)

Confirmez

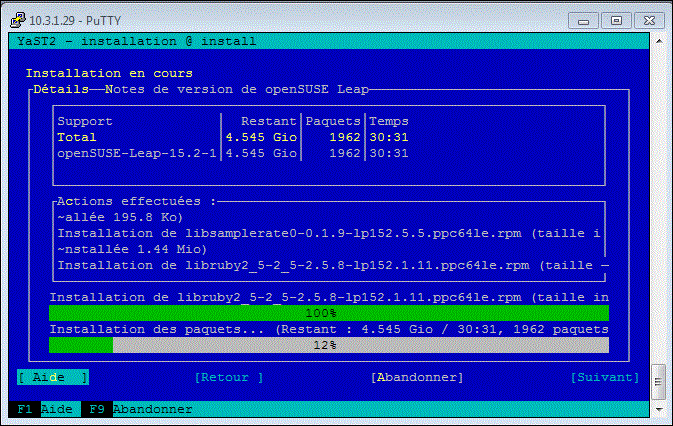

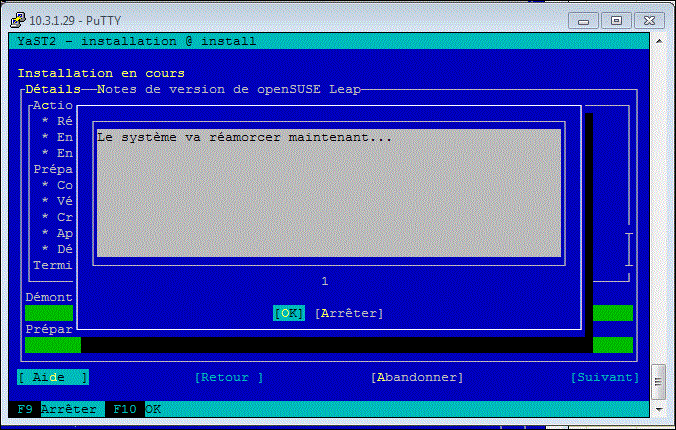

Et c'est parti
