V5R30, Nouveautés matériel, console HMC.

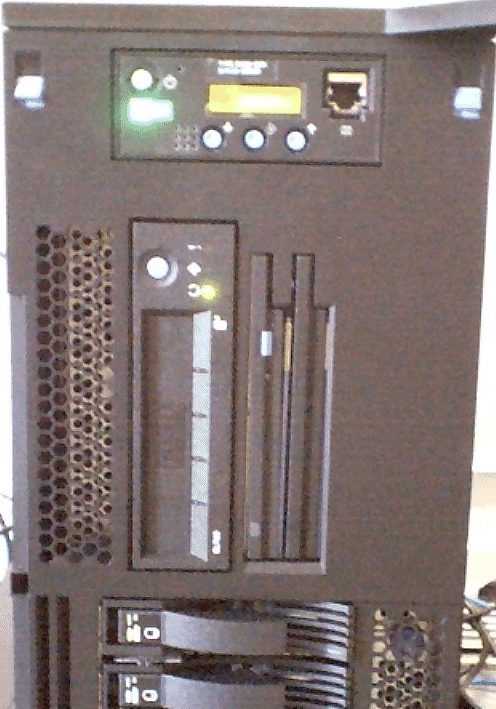

Le serveur ressemble de plus en plus à une machine Unix

(4 ports de COM,
ports USB en standard, etc..)



La gamme P5 (successeur des RS/6000) et Openserver (serveur à base de POWER5 dédiés à Linux) sont les mêmes boites.



La console HMC (pour faire du partitionnement) servant aussi de console 5250 (plus de twinax !)

Quelques précisions

La console HMC doit être configurée sur un des deux ports HMC réservés dans un réseau privé, non brassé.

-> ports HMC, notés
P1-C7-T1
P1-C7-T2

Les deux ports LAN, utilisables par l'OS/400, sont P1-T5 /P1- T6.

Vous pouvez même, faire un réseau de consoles HMC.



* Sur la console, il faudra configurez le port eth0 (nous sommes sous linux) en tant que serveur DHCP.
Vous pouvez utiliser le port eth1 sur le lan, afin de prendre la main à distance sur votre console.


* Poursuivez la config. de votre console HMC, tel qu'indiqué ICI, demandez conseil s'il le faut.

* Ensuite, et uniquement ensuite, démarrer votre I5.

* Dès le démarrage le FIRMEWARE de la carte des ports HMC doit demander une adresse DHCP à la console, qui doit reconnaitre un nouveau système, et éventuellement une nouvelle partition
(si elle est configurée d'usine, sinon, il faut la créer avec un clic droit sur la console HMC)


Voici les caractéristiques d'une partition


Le type d'IPL (et l'arrêt de la partition) pouvant être géré depuis la console HMC.

D'ailleurs, certaines options (comme 21 pour lancer DST) ne sont plus accessible depuis le Panel, mais ici.
Service Focal Point dans la console HMC

choisir Service Utilities, puis Operateur Panel Service Functions

Attention : vous avez donc maintenant trois environnements sur lesquels appliquer des correctifs :

  1. L'os/400 (tout le monde connait) ==> Appliquez les cumulatives comme avant
  2. le FIRMWARE (le boitier dans le I5 avec ces deux ports réseau , répondant à la console HMC)
    • Appliquez les cumulatives qui contiennent des PTF MHxxxxx.
    • faites un démarrage à froid de votre serveur pour les appliquer
      (c.a.d PWRDWNSYS restart(*NO) et redémarrage physique)

      Pour connaitre votre niveau actuel :

      STRSST, puis
1/ Start a service tool
      4/ display/Alter/Dump
      1/ Display/Alter storage
      2/ Licenced Internal code (LIC) data
      4/ Advanced Analysis
         Affichez FLASHLEVELS

FLASH P indique le niveau permanent (comme un IPL A)
      FLASH T le niveau temporaire (B).

  3. la console HMC, le plus simple étant de commander une nouvelle version sur le site FixCentral
    (http://www-912.ibm.com/eserver/support/vics/fcgui.jsp)
    Indiquez Iseries comme serveur et HMC Console comme produit, vous verrez alors

    Pour l'installation, voyez le readme sur le même site.



Sinon la gestion des partitions se fait avec des profils, il s'agit de définir une plage de ressources demandées

Mémoire

CPU

La puissance disponible est affichée ici (0.43 dans notre exemple) les processeurs virtuels peuvent être au maximum des multiples de 10 de cette dernière.

Cette notion est assez complexe

  • Chaque processeur peut découper un cycle en unité de 1 millisecondes (10 par cycle complet)
  • Si une partition possède 0,6 processeurs, elle utilise 6 millisecondes sur chaque cycle de 10 millisecondes
  • Si une application peut s'exécuter en un cyle complet, les informations la concernant peuvent quitter la mémoire plus rapidement et dégager ainsi lesinstructions du cache.
  • Au contraire si une application est fortement multi-thread, basée sur des thread extrement courts, vous augmenterez la notion de multi-tâches, donc les performances globales

  • Soit une parition utilisant 0,80 processeurs, sur une machine à 3 processeurs physiques
    • Elle peut s'exécuter sur un processeur virtuel (cycles longs de 0,8 pour chaque JOB)
    • Elle peut s'exécuter sur deux processeurs, utilisant des cycles plus courts de 0,4
  • Soit une parition de 2,00 , sur la même machine, elle doit avoir au moins 2 processeurs virtuels
  • en résumé
    • Traitement traditionnel ou thread "lourds", mettez une valeur proche du nombre de processeurs alloués
      (arrondi au nombre entier supérieur)
    • Traitement muli-thread, basé sur des threads courts, mettez une valeur désirée plus élevée


Vous démarrez ensuite la partition avec un profil.

SI votre demande (en minima) ne peut pas être honorée (pas assez de ressources disponibles), la partition ne démarre pas.

Autres nouveautés, amélioration de la fonction journal dans le cadre des clusters



   Clusters (dispositif facturable : Option 41 de l'OS)

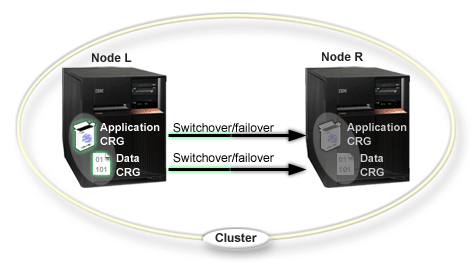

      DEUX AS/400 (ou plus) sont vus comme un seul à l'intérieur d'un Cluster Ressource Group.


 Pour faire de la réplication [Backup] , il faut un produit tiers.

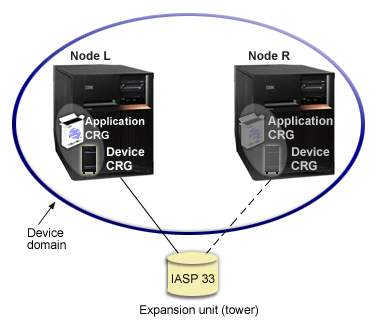

Les IASP (V5R20) permettent de "switcher" un pool disque (iASP) d'un serveur à l'autre.

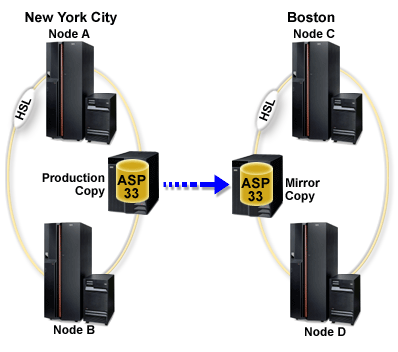

 LA V5R30, propose, maintenant, un réplication croisée,
 offrant un taux de disponibilité proche de 100 %.
