DNS


TCP/IP : DNS en V4R20







 la norme DNS (Domaine name serveur) consiste à centraliser sur un serveur
  la correspondance adresse-ip/nom-de-machine pour un domaine.


 quand on demande www.ibm.com, votre navigateur demande aux serveurs de nom
  racines :


            1/ l'adresse du serveur DNS pour .COM


            2/ à celui ci, on demande l'adresse du serveur DNS IBM.COM


            3 et enfin au serveur de domaine IBM.COM, l'adresse du HOST WWW.


 ce dialogue s'effectue en UDP sur le port 53.


 dans un domaine on peut avoir un serveur de "secours", on parle de serveur
  primaire de domaine et de serveur secondaire de domaine.




 un serveur peut être utilisé afin d'établir les correspondances
    nom / adresse, on parle alors de requêtes inverses.




 soit le domaine societe.fr et la machine AS400 DNS du domaine :




 contenu d'un fichier de configuration DNS (Unix et AS/400)


 1/ definition du serveur pour le domaine :


    @                 IN SOA   AS400.societe.fr  qsecofr@societe.fr  (
                               1998280801    ; n° de serie
                               28800         ; refresh (8 heures)
                               7200          ; retry   (2 heures)
                               604800        ; expire  (7 jours)
                               86400     )   ; minimum (1 jour)






commentaires :   @ indique que le possesseur de l'enregistrement est la zone
                    elle même. (on aurait pu écrire "societe.fr IN SOA ...")


                 SOA enregistrement définissant l'autorité pour le domaine
                     (le serveur de "référence", le serveur primaire)




                 on trouve ensuite le nom de domaine
                                   et l'email de l'administrateur




                 puis différents paramètres :


                                   - un n° de version (à incrémenter)
                                     souvent composé avec la date


                                   - temps de rafraichissement pour un DNS
                                      secondaire


                                   - temps au bout duquel un serveur
                                      secondaire retente une connexion
                                      en cas d'échec


                                   - temps maxi de conservation pour un DNS
                                      secondaire si le DNS est innacessible.


                                   - durée de vie par défaut des infos DNS.




 autres enregistrements :


  NS    ->     liste des serveurs DNS (primaires et secondaires) valides.


                par exemple , vous avez votre DNS primaire et votre
                 fournisseur gère votre DNS secondaire :


                 IN      NS      AS400.societe.fr
                 IN      NS      www.fournisseur.fr


 A      ->     correspondance nom / adresse


                 AS400         IN      A      10.100.1.1
                 serveurNT     IN      A      10.100.1.2   etc...


 PTR    ->     correspondance inverse


                 doit être indiquée dans le domaine 1.100.10.in-addr.arpa


                 1             IN      PTR    AS400.societe.fr
                 2             IN      PTR    serveurNT.societe.fr


 CNAME  ->     nom canonnique (alias)


                 S44R1234      IN      CNAME  AS400.societe.fr


 HINFO  ->     informations sur un Host (type de machine, OS)


                 AS400         IN      HINFO  AS400-S10 V4R20


 TXT    ->     informations sur le possesseur d'une machine


                 NS01          TXT     "NetworkStation de jean-pierre"


 MX     ->     désignation du(des) serveur(s) de messagerie


                  les enregistrements sont numérotés (on parle de poids)
                   afin d'indiquer une liste avec des préférences
                   (le poids le plus faible en PRIORITE)


 les enregistrements s'applique à :
                     @     = le domaine (user@societe.fr)
                     xyz   = la machine xyz (user@xyz.societe.fr)
  et enfin wildcard  *     = par défaut (si xyz n'existe pas, par exemple)




 exemple :


            @        IN   MX    10    mail.societe.fr
                     IN   MX   100    mail.fournisseur.fr


            as400    IN   MX    10    mail.societe.fr


            *        IN   MX    10    mail.societe.fr




 les 2 premières lignes indiquent la machine mail comme serveur pour les
  messages user@societe.fr et le fournisseur si la machine mail est en panne


 la ligne 3 indique mail comme serveur pour les messages


                       user@as400.societe.fr




 la ligne 5 indique mail comme serveur par defaut




FIREWALL :


 vous devrez avoir deux domaines


      1/ votre domaine publique enregistré au NIC


               societe.fr


      2/ et un domaine privé


               prive-societe.fr


vous allez configurer un serveur DNS pour le réseau interne


     avec une option Forwarders qui indique au serveur que s'il ne connait
      pas une information il doit rellayer la requête vers un autre serveur
      (celui du bastion)


vous allez configurer un serveur DNS sur le bastion pour le domaine
 societe.fr (en pointant vers les serveurs racines du NET).






 les clients du réseau interne doivent interroger la DNS interne




 les clients du bastion doivent AUSSI interroger la DNS interne
   afin de pouvoir référencer un host de votre réseau (mail par exemple)




 c'est la configuration (forwarder) qui va rerouter les requêtes vers
   l'exterieur.




Autres recommendations


 ne rendez pas les enregistrements HINFO visibles de l'extérieur

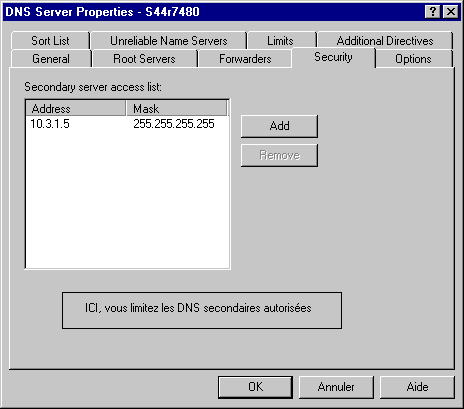

 désactivez les transferts de zone pour tout le monde SAUF votre serveur
  secondaire (un pirate pourrait utiliser cette technique sinon)




ATTENTION : Routez tous les messages entrants sur le bastion






Configuration DNS sur AS/400 :




Indiquez d'abord si DNS doit démarrer en automatique par


                    CHGDNSA  AUTOSTART(*YES)




   puis utilisez Opération Navigator

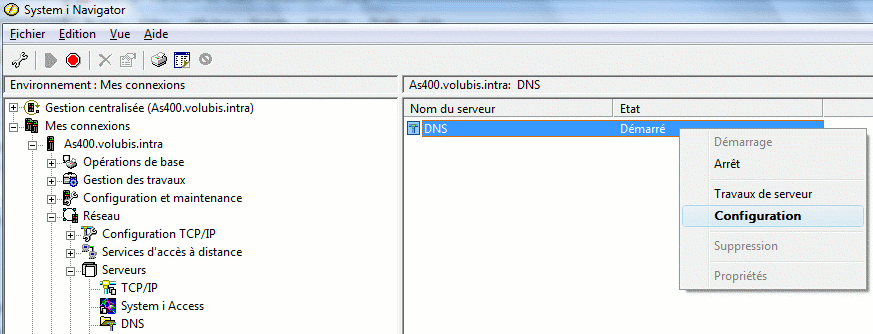

   utilisez le chemin  Réseau / serveur / OS400 / DNS


 cliquez alors sur DNS et

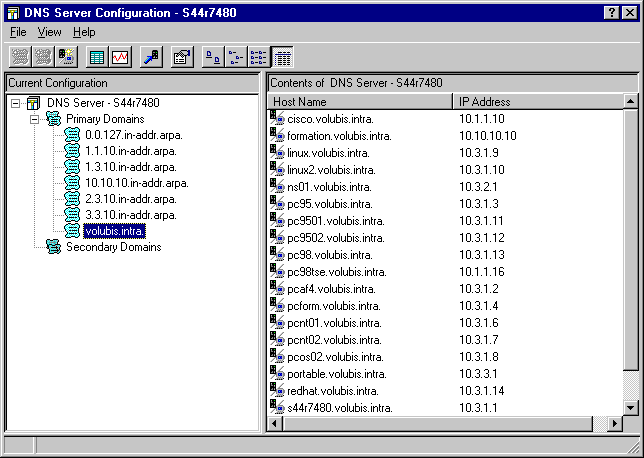

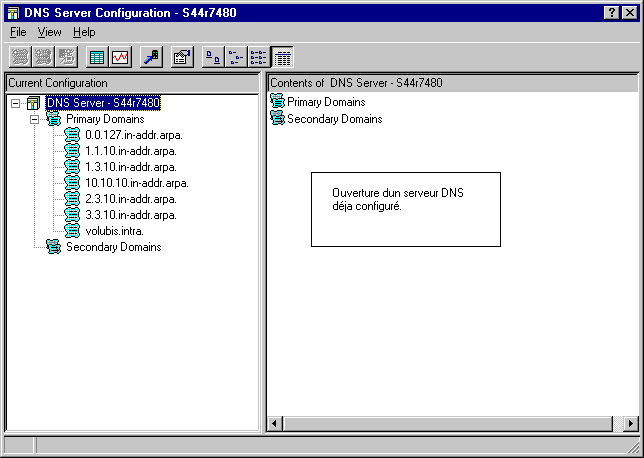

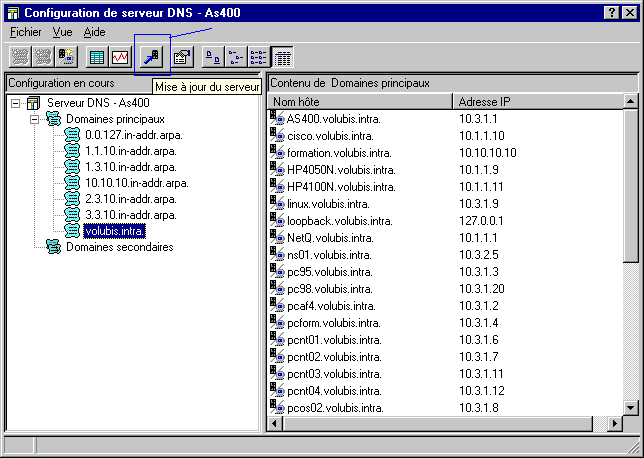

      si DNS est configuré vous verrez la liste des domaines connus

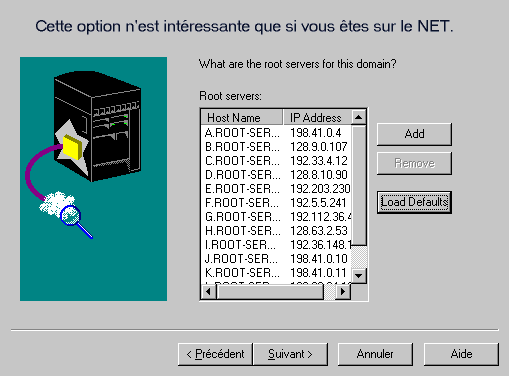

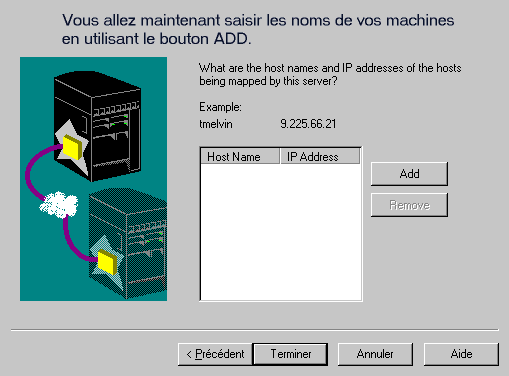

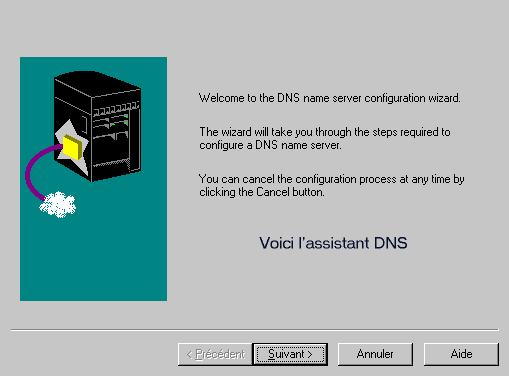

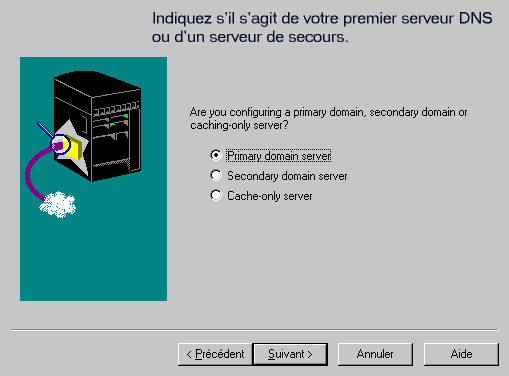

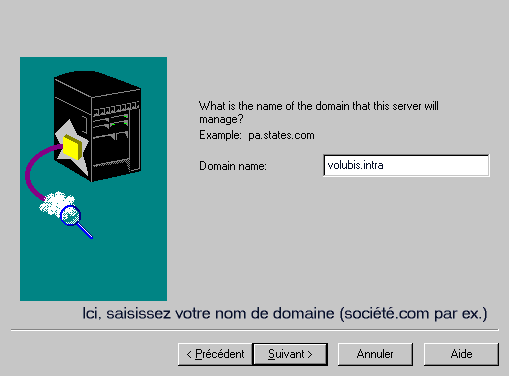

      si DNS n'est pas configuré vous utiliserez l'assistant

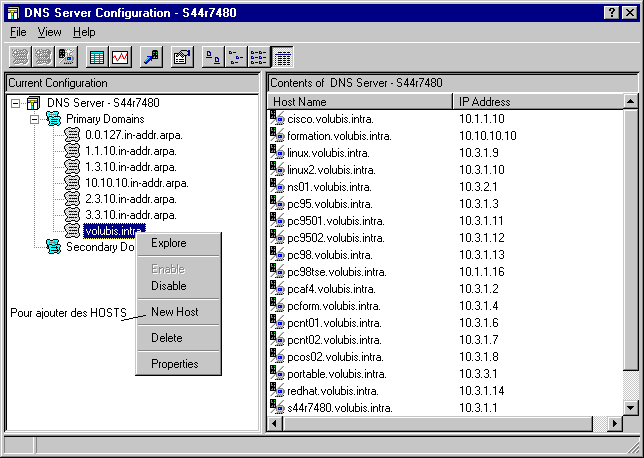

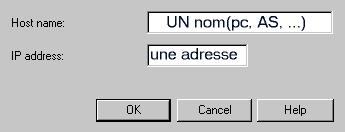

Pour ajouter un HOSTS (une machine)

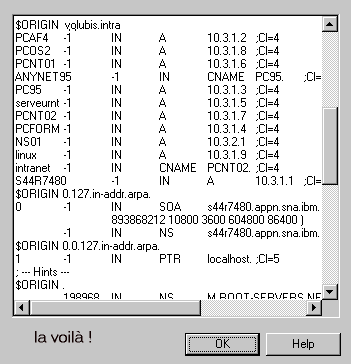

Résultat







pour que l'AS/000 utilise DNS (sur lui même ou sur un autre serveur)


                                Change TCP/IP Domain (CHGTCPDMN)

         Indiquez vos choix, puis appuyez sur ENTREE.

         Host name  . . . . . . . . . . .   's44r7480'
         Domain name  . . . . . . . . . .   'volubis.intra'


         Host name search priority  . . .   *local       *REMOTE, *LOCAL, *SAME
           Internet address . . . . . . .   '10.3.1.1'







Fichiers utilisé par DNS sur l'AS/400

 (ils sont tous dans QIBM/UserData/OS400/DNS)


 BOOT : donne la configuration générale


paramètres généraux


directory /QIBM/UserData/OS400/DNS
forwarders 10.3.1.5
options forward-only
limit transfers-in 10
limit transfers-per-ns 2


définition d'une zone primaire (fichier volubis.intra.DB)




primary volubis.intra volubis.intra.DB
primary 0.0.127.in-addr.arpa 0.0.127.in-addr.arpa.DB
primary 1.3.10.in-addr.arpa 1.3.10.in-addr.arpa.DB
cache . CACHE




contenu de volubis.intra.DB




volubis.intra  IN  SOA as400.volubis.intra.
                         qsecofr.volubis.intra (
                                                             904557516
                                                             10800
                                                             3600
                                                             604800
                                                             86400 )


volubis.intra.  IN  NS as400.volubis.intra.
volubis.intra.  IN  MX 10 as400.volubis.intra

AS400.volubis.intra      IN  A 10.3.1.1
serveurnt.volubis.intra  IN  A 10.3.1.5


        etc, etc ...




pour un DNS secondaire  (serveurnt.volubis.intra étant le primaire)


secondary volubis.intra 10.3.1.5 volubis.intra.DB
secondary 10.in-addr.arpa 10.3.1.5 10.in-addr.arpa.DB


; BIND version named %VERSION% BIND 4.9.3 ported onto AS400
; from 10.3.1.5   at Mon Aug 31 07:25:21 1998

volubis.intra  IN SOA serveurnt.volubis.intra.
qsecofr.volubis.intra. ( 9 3600 600 86400 3600 )
  IN NS serveurnt.
  IN MX 1 as400.

ANYNET95   IN CNAME PC95.
linux      IN A 10.3.1.9
PC95       IN A 10.3.1.3
PCFORM     IN A 10.3.1.4
serveurnt  IN A 10.3.1.5
PCNT01     IN A 10.3.1.6
PCNT02     IN A 10.3.1.7
S44R7480   IN A 10.3.1.1
NS01       IN A 10.3.2.1

Bien sur vous pouvez modifer une configuration existante :

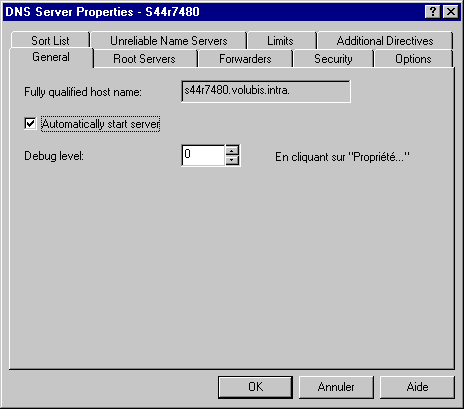

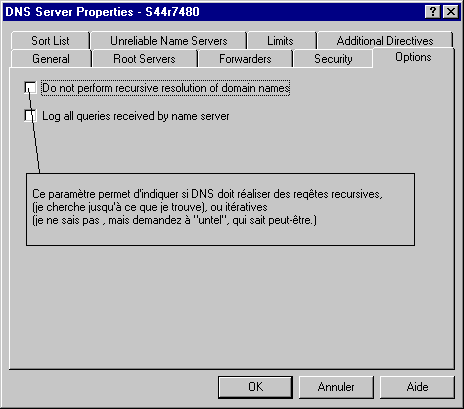

Propriétés du serveur :

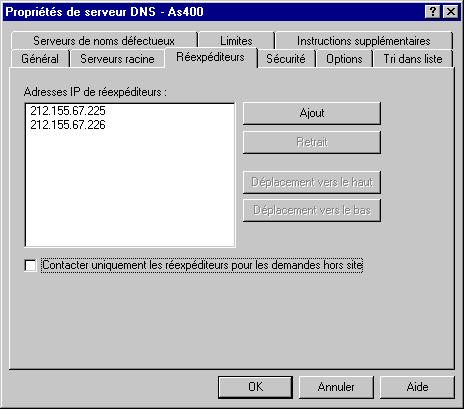

l'option forwarder (réexpéditeurs en V5) est importante, elle permet d'indiquer les adresses IP des serveurs DNS
à interroger quand l'information n'est pas connue localement.

vous en aurez besoin si :

1/ l'AS/400 est le serveur DNS configuré sur les PC devant naviguer sur INTERNET
(il vont alors faire une requête DNS à l'AS/400, qui va donc obtenir l'information , la retourner
ET la mettre dans son cache pour une prochaine demande [par défaut 2 jours].)

2/ si l'AS/400 doit sortir lui même sur INTERNET (envoi de mail depuis l'AS par exemple)



L'option Contacter uniquement les réexpéditeurs pour les demandes hors site,
permet que le serveur DNS ne demande jamais en direct aux DNS de l'Internet (mais uniquement au réexpéditeur).

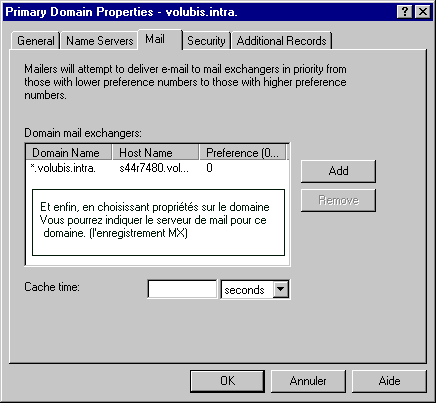

Propriétés du DOMAINE (serveur de messagerie, interne)

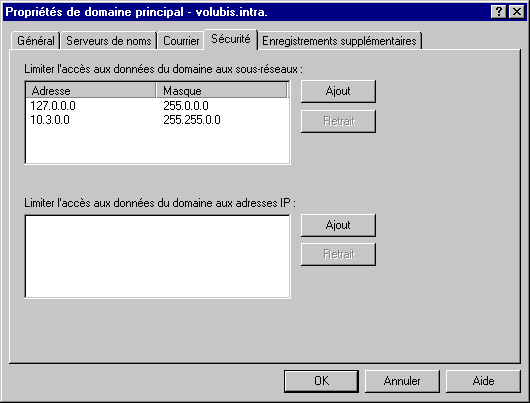

Pour des raisons de sécurités, la V5 propose de limiter à une plage d'adresse les clients pouvant utiliser ce serveur



dans tous les cas n'oubliez pas de mettre à jour le serveur :

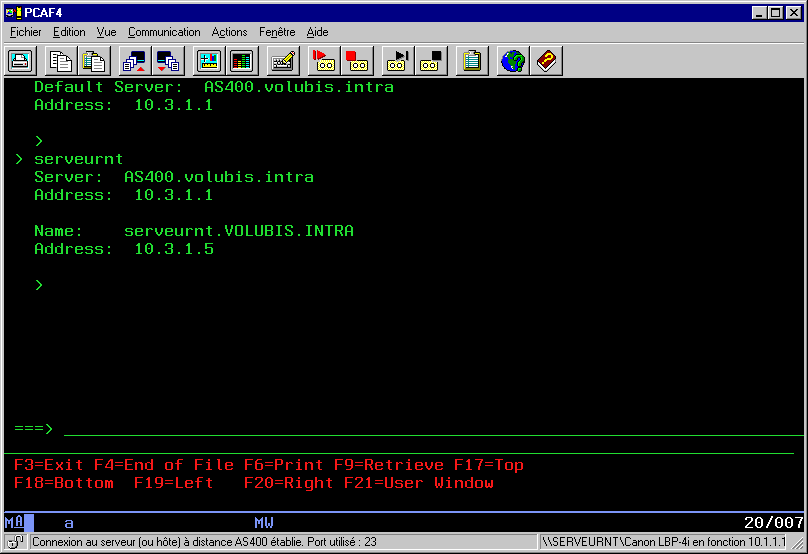

Parallèlement, vous pouvez utiliser un outil d'interrogation de DNS, NSLOOKUP :

le programme à lancer est QDNS/QTOBLKUP, la commande NSLOOKUP est arrivée en V4R30.

vous saisissez un nom de machine et le serveur DNS vous fournit son addresse.

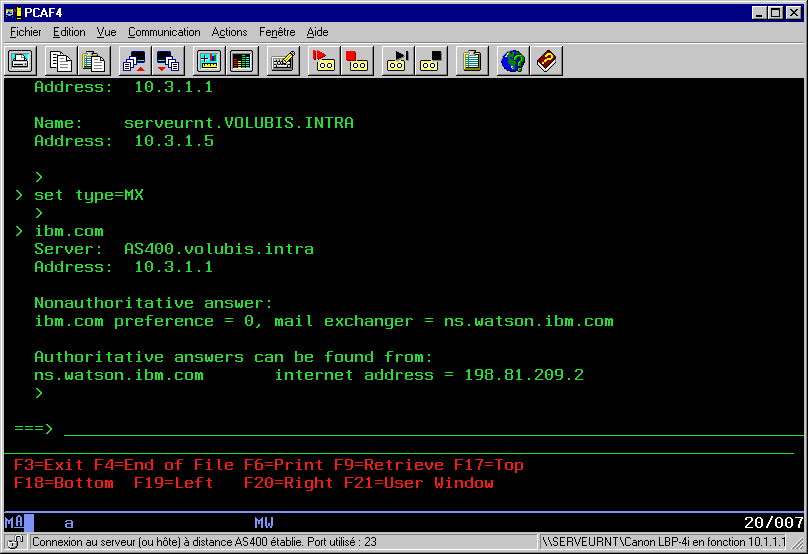

Vous pouvez utiliser les options suivantes

exemple :



A partir de la V5R40, le serveur et son interface change



Il tourne sous PASE(UNIX)  , est compatible BIND V8 (V5R40) ou V9 (V6R10) et supporte plusieurs instances.
