DB2 Web Query, Maps.

DB2 Web Query sait travailler avec des cartes (depuis la version 2.0)

Pour cela, vous devez commencer comme pour un graphique



Indiquez, de suite le format de sortie HTML5

• L'icône "Carte" apparaît, choisissez la.


  Indiquez le type de carte



• Choroplèthe
  • les différents éléments (pays, régions, villes, suivant la carte) sont remplis d'un dégradé de couleurs


• Symbole proportionnel
  • à chaque élément est superposée une bulle de taille proportionnelle



Indiquez la zone géographique (suivants les cartes disponibles, vous pouvez aussi en importer)

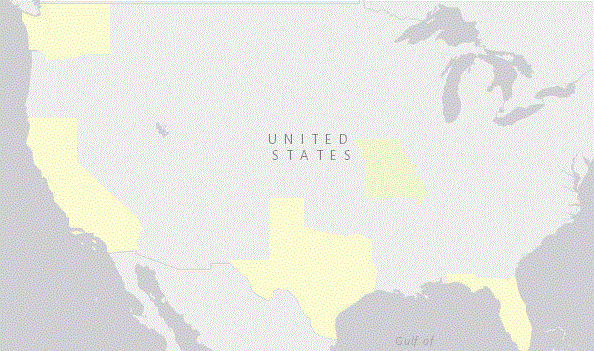

Notre premier exemple sera basé sur la base d'exemple fournie (CEN_ORDERS) donc avec des données nord Américaine
où nous ferons la somme des commandes par état (CA, NY, etc...)

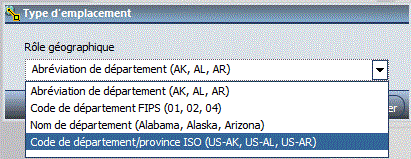

Quand vous glisserez la colonne Etat sur Emplacement, on vous demandera le type de données géographiques

ici, parce que nous sommes dans un seul Pays, les US.




Deuxième exemple sur notre base vinicole (nbr de vins par Pays)

Nous avions les noms de pays en clair et en Français.

nous avons donc créé une table et fait la jointure dans une vue


Informations géographiques

Résultat avec le type Choroplèthe

Avec le type Symbole proportionnel

Vous pouvez ajouter vos propres cartes au format GeoJson.

Nous avons trouvé celles-ci : regions.geojson, departements.geojson et communes.geojson sur le site https://github.com/gregoiredavid/france-geojson

Sinon :

• Trouvez des cartes au format Shape (ShapeFiles)
• Convertissez les sur le site http://converter.mygeodata.eu/vector
• Vous pouvez les tester (optionnel) sur http://geojsonlint.com/


Ensuite chargez les fichiers GeoJson dans /QIBM/UserData/qwebqry/base80/config/web_resource/map

puis Editez le fichier CustomUIMap.xml

et ajoutez une ligne par fichier geojson

<Map file="fichier.geojson" name="Titre du fichier"> </Map>

Exemples

• avec les régions Françaises

Nous avons ici le nbr de vins par Régions un filtre pour sélecter uniquement les producteurs Français

Résultat

Les Régions vinicoles ne coïncident pas parfaitement avec les regions administratives, nous avons 7 manquants

• par Départements

DEPART est un substring sur les deux premiers caractères de Code Postal

Résultat
