DB2 Web Query

DB2 Web Query sait aussi produire des graphiques

Dont voici les principaux :

Barres		Courbes
Aires		Secteurs
3D		Histogrammes

Nouveautés V2 :
quelques graphes spéciaux

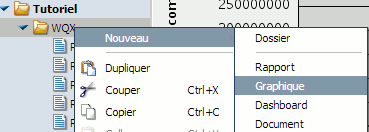

Partons du même fichier exemple (CEN_ORDERS)

Ensuite prenez l'option Format :

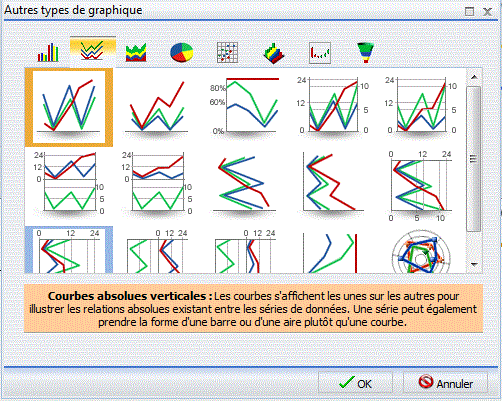

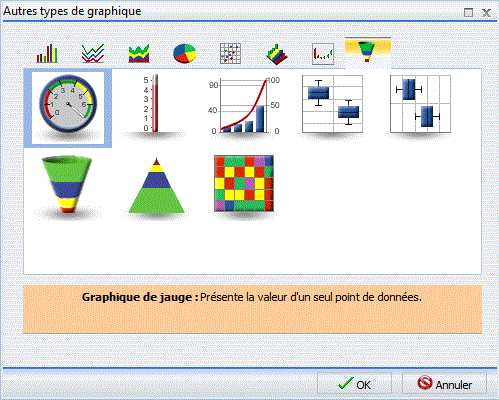

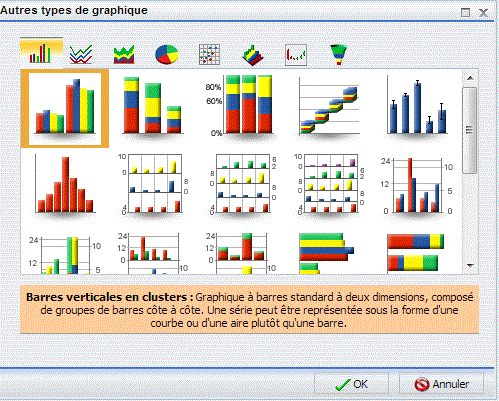

Autre, permet de faire apparaître tous les types de graphes

Et choisissons un graphe de type "Barres verticales"

Ensuite, choisissez les zones et leur utilisation

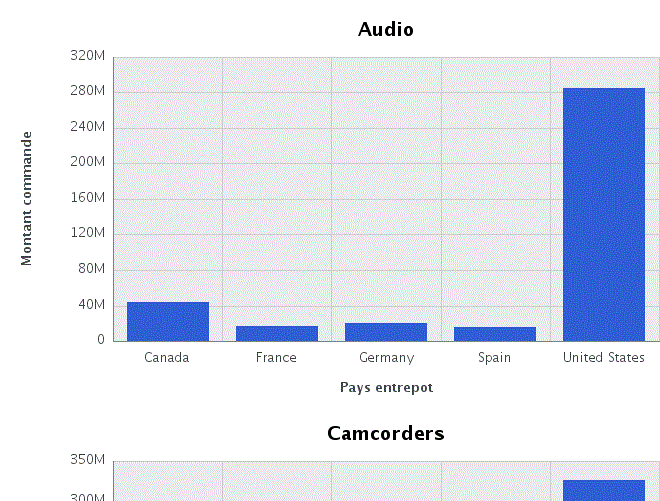

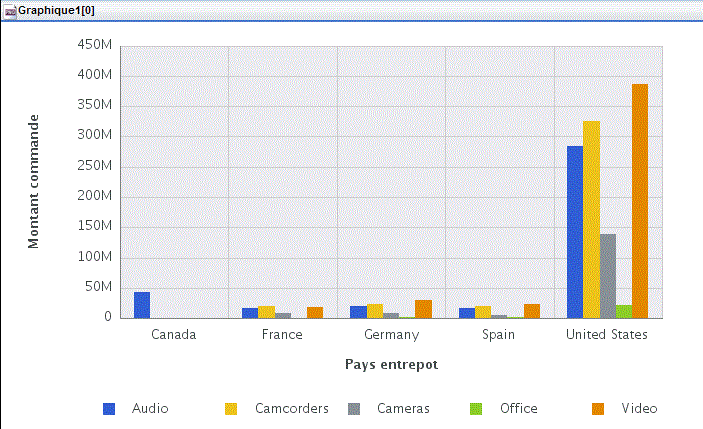

Ici, nous aurons un graphe par type de produit, une barre par pays, le montant LINETOTAL donnant la hauteur de la barre

Etc ...



SI au contraire nous avions glissé sur Légende (séries)

->

Chaque barre peut constituer un paramètre en entrée pour un rapport existant

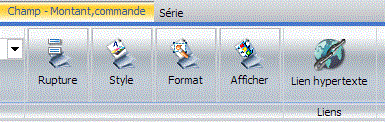

(toujours l'option lien hypertexte)

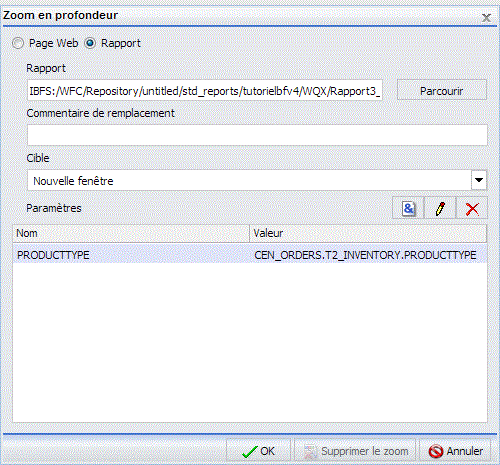

Indiquez comme pour un rapport :

• Rapport
• Avec paramètre (bouton Ajouter pour la création du paramètre)

• ET indiquez
  • le nom du paramètre dans la procédure lancée (PRODUCTTYPE)
  • la valeur à transmettre parmi les zones utilisées ici (la même chose)

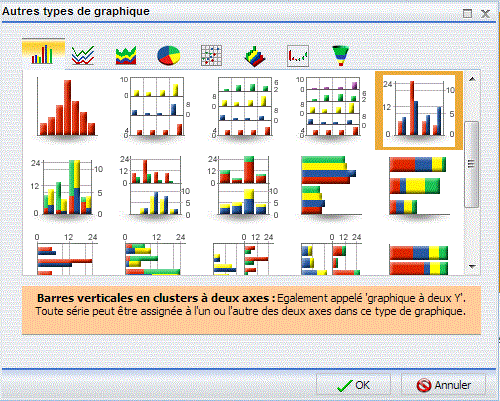

Vous pouvez avoir deux graphes affichés en même temps avec l'option "deux axes", disponible pour les "barres"

Par exemple, créons un nouveau graphe, par type de produit en affichant les montants et le bénéfice
(zone calculée comme vu avec les rapports)

Demandez alors les options pour la nouvelle zone bénéfice


Suivant votre niveau de correctifs, utilisez plutôt l'onglet "Serie"

Puis Type (de graphe)

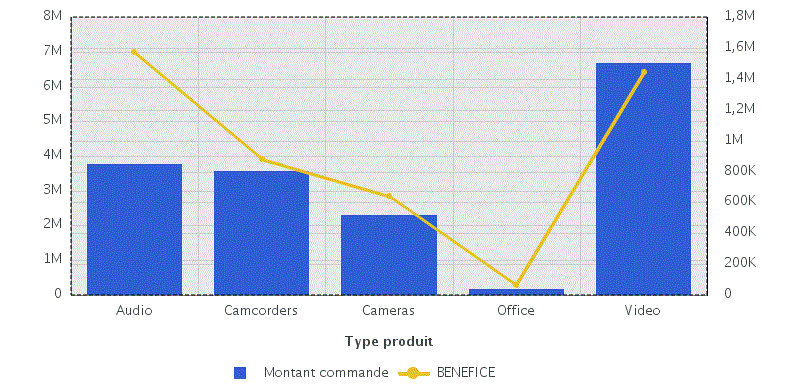

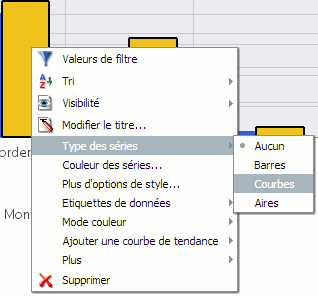

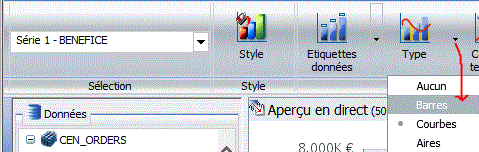

et optez pour une courbe

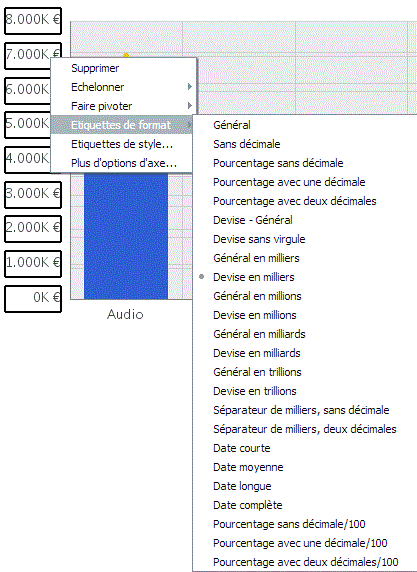

Pour afficher les montants en millions d'euros, prenez l'onglet "Propriétés"

N'oubliez pas de publier !

---

Autre exemple, avec des paramètres en entrée

Toujours sur le même fichier (CEN_ORDERS) , prenons les courbes

Puis

• création d'une nouvelle zone (MOISAN sur ORDERDATE au format TMYY)
• Mettons
  • MOISAN en X
  • LINETOTAL en Y
  • et ajoutons en plus PRODUCTTYPE comme graphe supplémentaire
    (demandez la fusion des graphiques)

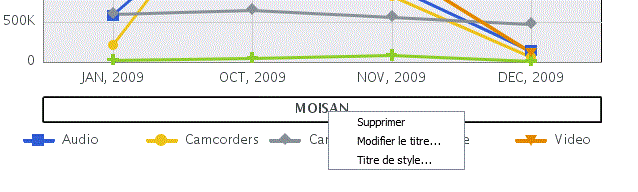

Enlever le label pour MOISAN, qui doit se lire tout seul

par contre on peux modifier son style (propriété / Axe des X)

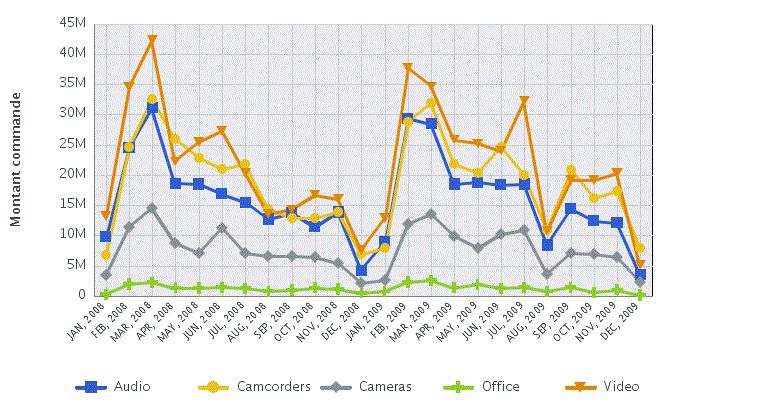

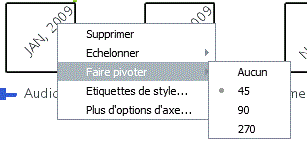

par exemple, demandez une rotation à 45 °

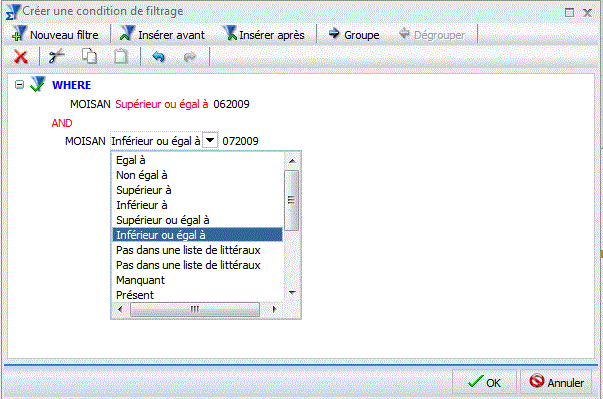

Nous pouvons ajouter des filtres, comme (compris entre) :

ou (Ouvrir, Filtre avancé)

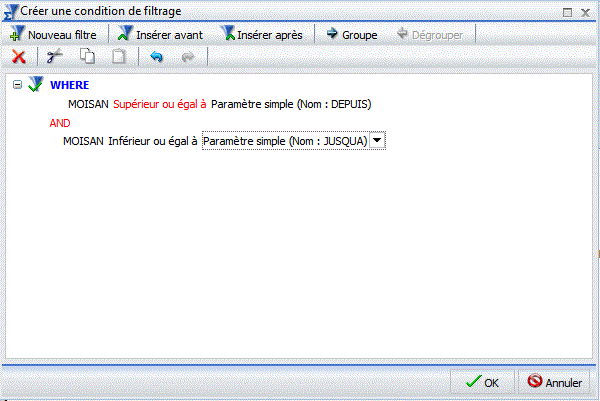

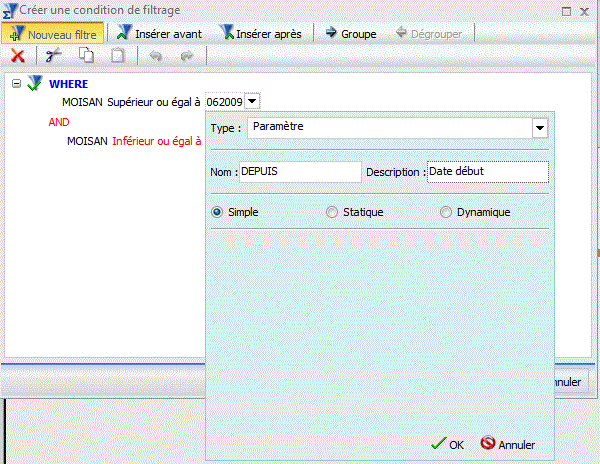

ou avec des paramètres

Choisissez paramètres

Ce qui nous donne

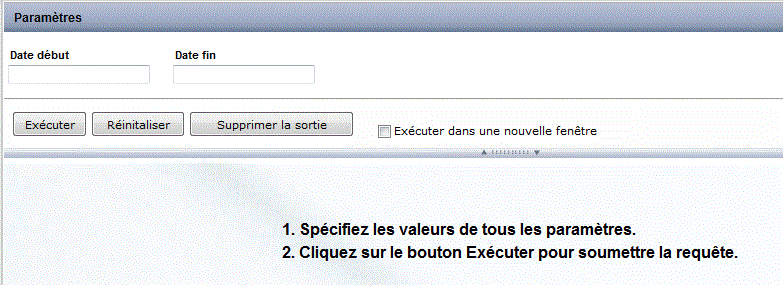

et affiche

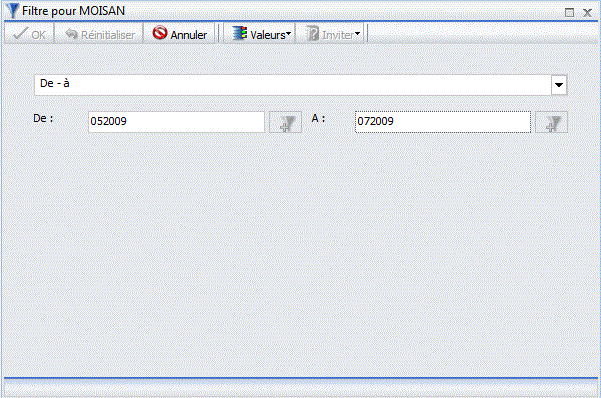

Attention il faut saisir des valeurs comme '062009' et '082009', vu le format de MOISAN

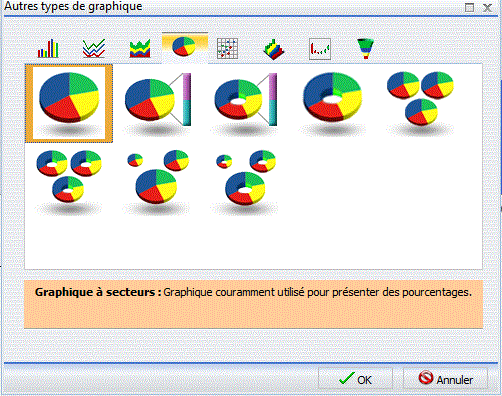

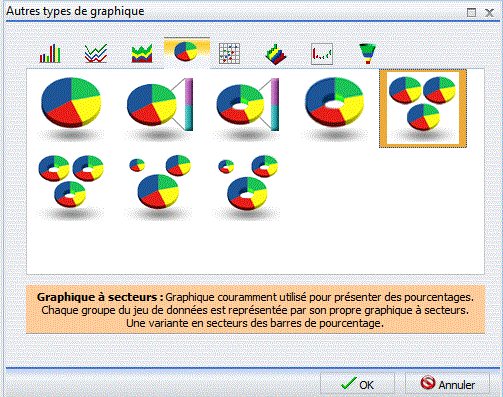

Dernier point, les camemberts ou secteurs

Créons cette fois une zone AN contenant l'année

Placez ensuite

• PRODUCTTYPE sur l'axe des X
• LINETOTAL sur l'axe des Y

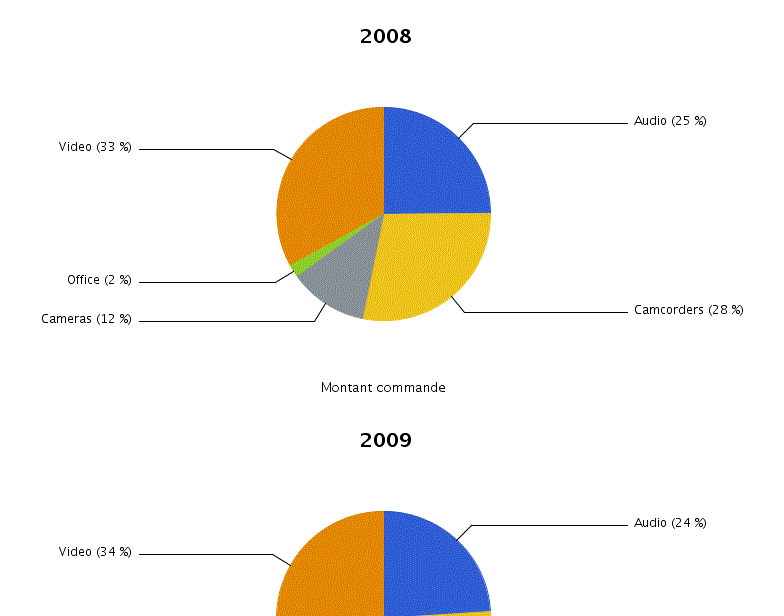

• ET demandons un graphe supplémentaire pour l'année (non fusionné cette fois et affiché sur 2 colonnes)

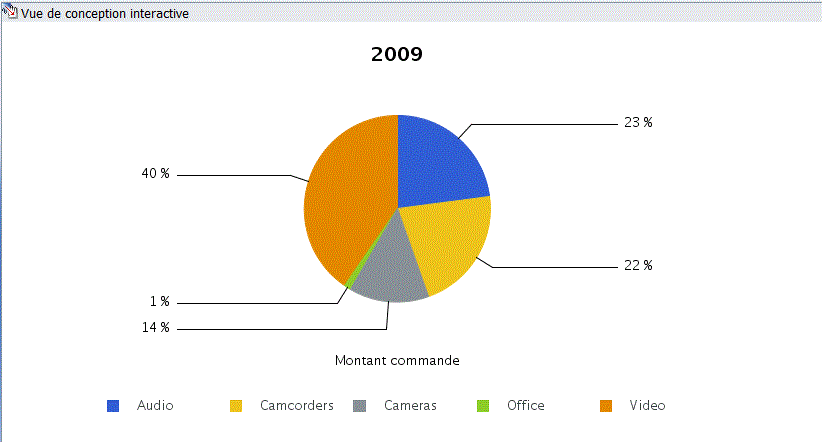

  Nous avons à tout moment un aperçu du graphe


  SI vous avez exécuté la requête, utilisez Accueil/Interactif pour revenir à l'aperçu





  Allez ensuite sur les éléments de la fenêtre et essayez différentes présentations


• Particulièrement

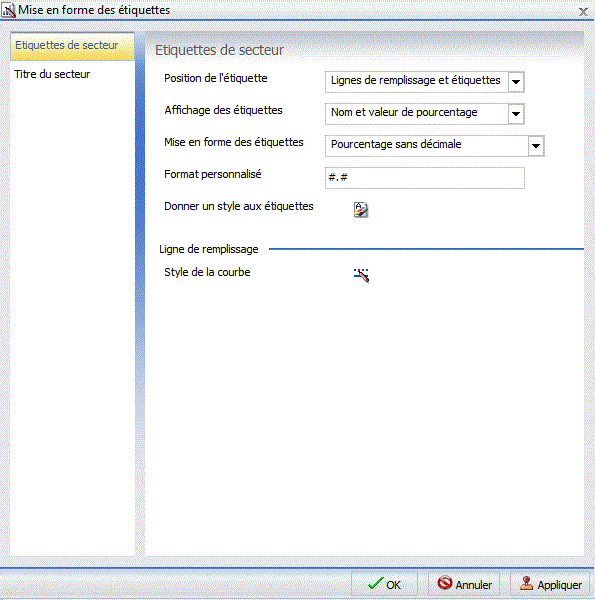

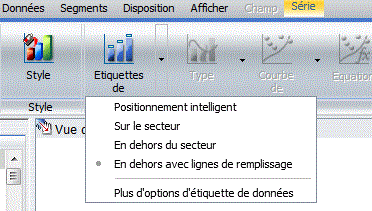

  • la présentation des étiquettes (dans le secteur ou à l'extérieur)


    Pourcentage , valeur (montant par type) ou nom et valeur de pourcentage

    permettant de ne pas afficher les étiquettes en bas (décocher "Afficher la légende")


  • et enfin, indiquez une taille dans "Disposition"

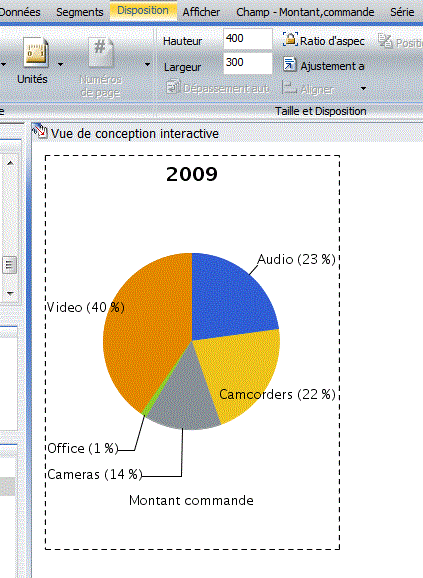

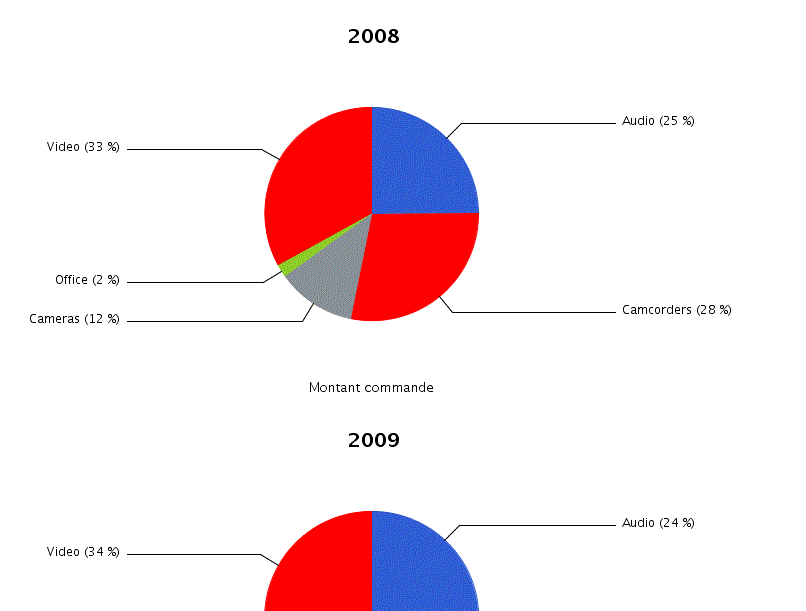

Résultat final

Pour finir, définition d'une zone calculée

Cliquez sur cette icône

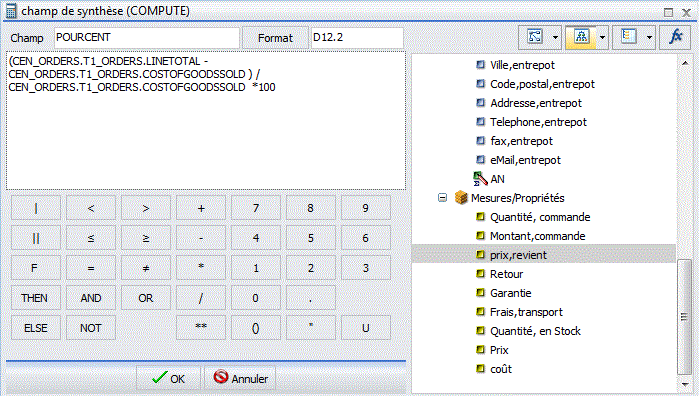

Saisissez la formule permettant de calculer le bénéfice en %

Une fois cette nouvelle colonne créé, elle se substitue au montant dans la partie Mesure(Somme)


Modifiez le type de graphe, pour qu'il accepte plusieurs mesures


cela va nous permettre d'ajouter le montant aux mesures, qui maintenant sont multiples et ensuite de masquer le %

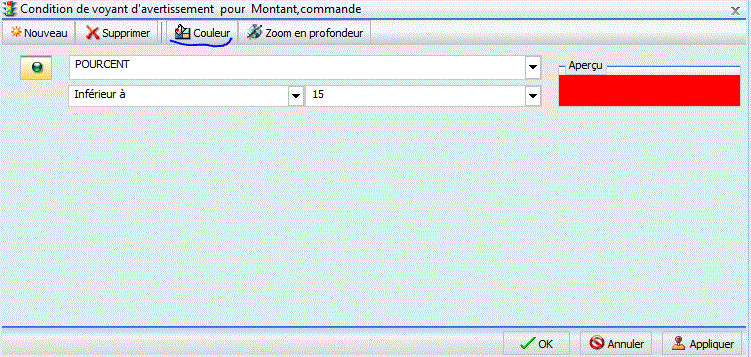

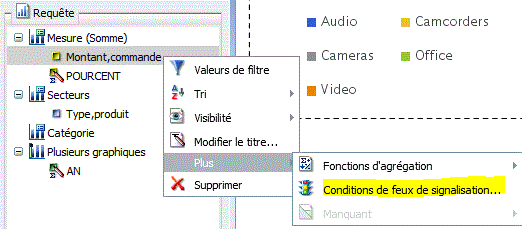

Ensuite, demandez un style conditionnel sur LINETOTAL

• la condition est POURCENT < à 35

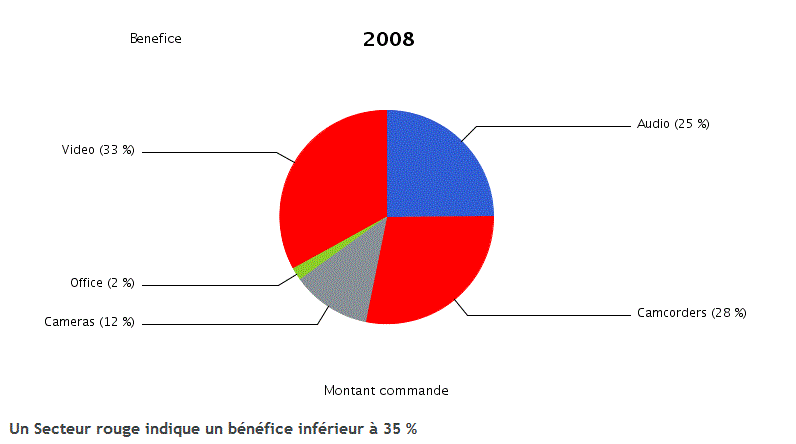

• le résultat c'est ce secteur en rouge

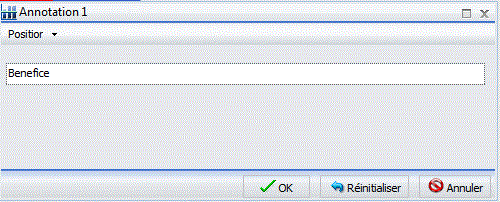

Il pourrait être judicieux d'indiquer l'origine de cette couleur rouge "pétant" soit en ajoutant une Annotation

-> puis

enfin

Soit en Modifiant le pied de page du graphique (Accueil/En-tête et pied)
