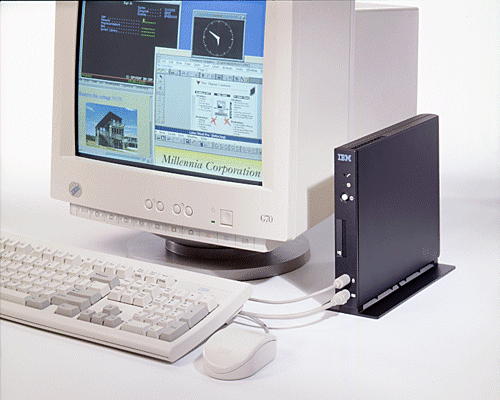

Networkstation préambule : - il s'agit de la nouvelle génération de terminaux, compatible avec la norme "Network Computer". - l'attachement peut être Ethernet ou Token. - le protcocole est forcément TCP/IP. - le Kernel est stocké sur un serveur (pas de disque dur). - Une machine virtuelle JAVA est intégrée au Kernel. - les émulations proposées sont : + TN5250 (Telnet) + TN3270 + X11 (terminaux X d'UNIX) + Browser WEB (émulateur Internet) |
|
Si votre serveur est un AS/400, il faut installer des Softs . 1/ commander les PTF à appliquer sur l'OS et sur TCP/IP voir les APARs II10309 = information générales II10405 = infos sur le NetworkStation manager II10406 = infos sur le Browser et II10506 pour la version 4.10 particulièrement la PTF SF39453 qui va installer deux services TCP/IP - BOOTP pour assigner une adresse IP fonction de l'adresse MAC de la carte - TFTP ou Trivial FTP pour faire des transferts de fichiers sans connexion (anonymous) |
|
cette PTF installe en V3 une bibliothèque QTODSYS qu'il faut placer dans la liste de biliothèques devant QSYS par : CHGSYSVAL QSYSLIBL noter aussi que ces produits sont encore en anglais, il faut donc aussi ajouter QSYS2924 en fin de la partie système de votre liste de bibliothèques. ce qui nous donne : 10 QTODSYS 20 QSYS 30 QSYS2 40 QHLPSYS 50 QUSRSYS 60 QSYS2924 |
|
2/ vous devez installer les produits suivants : - 5733A07 (A06 en V3R20) = Networkstation Manager - 5733B08 (B06 en V3R70) = IBM Browser et depuis peu - 5748B10 = Navio Browser (Netscape) par RSTLICPGM Attention, si vous téléchagez ces produits depuis le site WEB d'IBM, ils sont livrés sous forme de fichiers FTP comptactés. il faut suivre les instructions d'installation données sur le site. |
|
3/ vous devez paramétrer les différents élements à l'aide de l'assistant commande STRNSSA cette commande va vérifié que les bons produits sont installés que vous avez les PTFs va vous aider à configurer TCP/IP à paramétrer vos NS va vous proposer de démarrer les serveurs lancons cette commande : |
|
IBM Network Station Setup Assistant System: S44R7480 Welcome to the IBM Network Station Setup Assistant for the AS/400§ This setup assistant will guide you through the process of preparing your AS/400 to service IBM Network Stations. To successfully complete all the steps in the setup process it is important that you first work through the planning and preparation steps in the IBM Network Station Manager for AS/400 manual. This manual will guide you through the installation of required software and help you gather the information that is needed to describe your network environment. Press F3 at this time if you need to complete the planning and preparation tasks. Bottom Press Enter to continue with the setup process. F3=Exit |
|
IBM Network Station Setup Tasks # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 1 2000 Install Required Software NO 3000 Configure TCP/IP for IBM Network Stations NO 4000 Define Network Devices NO 5000 Start and Verify Required Servers NO Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
Install Required Software # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 2100 Install TCP/IP Connectivity Utilities/400 YES 2200 Display Missing Required PTFs YES 2300 Install OS/400 - Host Servers YES ......................................... : : : Il s'agit simplement de vérifications : : : :.......................................: # # Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
IBM Network Station Setup Tasks # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 2000 Install Required Software YES 1 3000 Configure TCP/IP for IBM Network Stations NO 4000 Define Network Devices NO 5000 Start and Verify Required Servers NO # # Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
Configure TCP/IP for IBM Network Stations # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 3100 Identify AS/400 to the Local Networks YES 3200 Create TCP/IP Routes to Remote Networks YES 3300 Set TCP/IP Servers to Autostart YES 3400 Add HTTP Server Directives YES ............................................................... : 1 = définition du nom de domaine : : 2 = définition des routes TCP/IP : : 3 = démarrage automatique des serveurs : : : : 4 = ajout de directives au fichier de configuration HTTP : :.............................................................: Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
IBM Network Station Setup Tasks # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 2000 Install Required Software YES 3000 Configure TCP/IP for IBM Network Stations YES 1 4000 Define Network Devices NO 5000 Start and Verify Required Servers NO # # Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
Define Network Devices # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 1 4200 Define IBM Network Stations NO 4300 Define IBM Network Stations Attached Printers NO ............................................................ : cette option va configurer BOOTP pour vos NS. : : : :..........................................................: # # Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
WORK WITH BOOTP TABLE # # SYSTEM: S44R7480 TYPE OPTIONS, PRESS ENTER. 1=ADD 2=CHANGE 4=REMOVE 5=DISPLAY CLIENT HOST MAC IP OPT NAME ADDRESS ADDRESS # sm -- subnet mask # NOTE ............... ............... # first field -- client hostname : adresse de : : adresse IP : # BOOTP database file format : la carte : : à retourner : # EXAMPLE Entry :.............: :.............: # Legend ! / # TAGS V V NS01.APPN.SNA.IBM.COM 0000A71775F7 10.3.2.1 ^ ............ !--:Host name : :..........: ### BOTTOM F3=EXIT F5=REFRESH F6=PRINT LIST F11=SET BOOTP TABLE DEFAULTS F12=CANCEL F17=TOP F18=BOTTOM |
|
Define Network Devices
# # System: S44R7480
Type option, press Enter.
1=Select
Task
Opt ID Description Completed
4200 Define IBM Network Stations YES
1 4300 Define IBM Network Stations Attached Printers NO
...........................................................................
: il s'agit ici de passer la commande suivante : :
: :
: :
: CRTDEVPRT DEVD(PRTxxx) DEVCLS(*LAN) TYPE(3812) MODEL(1) LANATTACH(*IP) :
: PORT(6464) FONT(11) PARITY(*NONE) STOPBITS(1) TRANSFORM(*YES) :
: MFRTYPMDL(*???) RMTLOCNAME('10.3.1.1') SYSDRVPGM(*NETSTNDRV) :
:.........................................................................:
tom
Parameters or command
===>
F3=Exit F4=Prompt F10=Display job log F12=Cancel
|
|
IBM Network Station Setup Tasks # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 2000 Install Required Software YES 3000 Configure TCP/IP for IBM Network Stations YES 4000 Define Network Devices YES 1 5000 Start and Verify Required Servers NO ET Enfin ... # # Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
|
Confirm Start and Verify of Required Servers System: S44R7480 Type choice: End TCP/IP . . . . . . . . . . . . . . . . . . . . *NO *NO, *YES If you configured new lines and/or added new TCP/IP interfaces, you have to end TCP/IP for the changes made to take affect. The following commands are needed to start the required servers: ===> STRTCP ===> STRSBS QSERVER ===> STRHOSTSVR SERVER(*ALL) Press enter to run these commands. Bottom F3=Exit F12=Cancel |
|
IBM Network Station Setup Tasks # # System: S44R7480 Type option, press Enter. 1=Select Task Opt ID Description Completed 2000 Install Required Software YES 3000 Configure TCP/IP for IBM Network Stations YES 4000 Define Network Devices YES 5000 Start and Verify Required Servers YES C'est terminé ! # # Bottom Parameters or command ===> F3=Exit F4=Prompt F10=Display job log F12=Cancel |
