Pause-Café est une réunion technique
destinée aux informaticiens sur plateforme IBM i.

Elle a lieu 3 à 4 fois par an : en Bretagne et sur internet.

Pause-café #59

Novembre 2011

Console SDMC.

La console SDMC est la suite logique de la console HMC (Hardware Management Console) qui est un système qui permet de contrôler des systèmes gérés
(Power 6 et suivants, uniquement) et notamment de gérer les partitions logiques de ce dernier.

Elle sert toujours de console (5250 et terminal pour AIX/Linux).

La fin de vie de la HMC est annoncée (2014 ?), SDMC remplace aussi IVM et permet de superviser des partitions pour Blade Center.

Enfin, dans le même temps, IBM i , version 7.1.3 (technology refresh 3) permet la création de partition linux et IBM i hostées, via Virtual Partition Manager (VPM)
(voir : http://www.redbooks.ibm.com/redpieces/abstracts/redp4806.html)

SDMC est disponible sous deux formes : une version "hardware appliance" en rack

et une version "software appliance" en machine virtuelle pour VMware ou KVM.

Quelques précisions

Comme la console HMC , la console SDMC doit être connectée au firmware du système POWER (via ETH0) et au réseau de l'entreprise (ETH1)

La console SDMC doit être connectée sur un des deux ports HMC réservés dans un réseau privé.

il s'agit de ports réseau, implémentés sur le boitier du Power et contenant le firmware

C'est ce soft, en dialogue avec la console, qui fait démarrer les partitions.

Comme les HMC, le premier port ethernet de la console (eth0) est donc connectée directement sur le firmware du power
la premiere console DOIT être serveur DHCP

le deuxieme port (eth1) sera lui connecté au réseau entreprise et permettera :

de prendre la main sur la console

de naviguer sur internet depuis la console

de mettre à jour cette dernière, ...

Au premier démarrage de la console SDMC, vous devrez

Choisir la locale (le langage), Attention à ce jour la console SDMC ne supporte que la langue US (entre autre pour incompatibilité avec la console 5250)
Accepter la licence
Fixer date et heure
choisir le mot de passe de sysadmin (qui remplace hscroot)
- éventuellement, définir de nouveaux utilisateurs (vous pourrez le faire plus tard)
Définir les propriétés du réseau
- eth0, serveur DHCP (avec choix de la plage d'adresse)
- eth1, client DHCP ou adresse IP fixe
- nom de host, de domaine, adresse ip du serveur DNS et passerelle par défaut
Configurer Agent Manager (pour IBM director)
Ensuite, vérifiez vos paramètres et confirmez l'installation

PRISE EN MAIN DE L'INTERFACE

Pour vous logger à distance, utilisez l'URL suivante : https://adresseip-de-la-sdmc

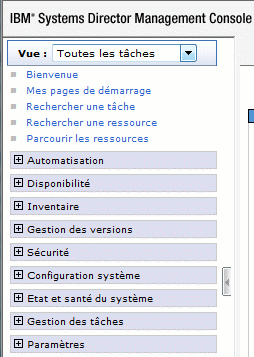

L'interface graphique de la console HMC est basée sur IBM Director :

particulièrement le menu à gauche de la fenêtre

Alors que la fenêtre principale est spécifique à la console SDMC et offre accès aux systèmes gérés :

Lors du démarrage du système Power, ce dernier doit être reconnu (SDMC lui attribut une adresse IP via DHCP) et il doit apparaître dans la liste des hosts

vous pourrez alors interagir avec ce dernier (clic droit sur le système à gérer)

(remarquez le lancement d'ASMI)

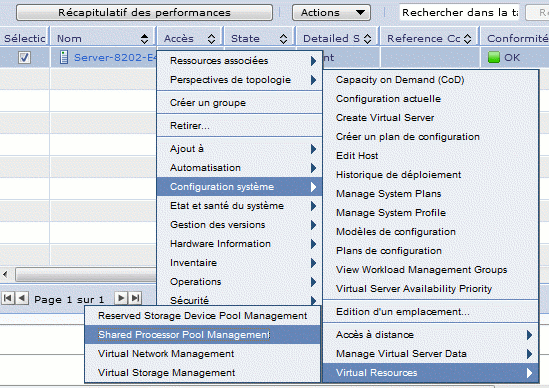

C'est par cette option , que vous pourrez créer des pools de processeurs partagés
(afin de partager, par exemple, un seul processeur entre deux partitions)

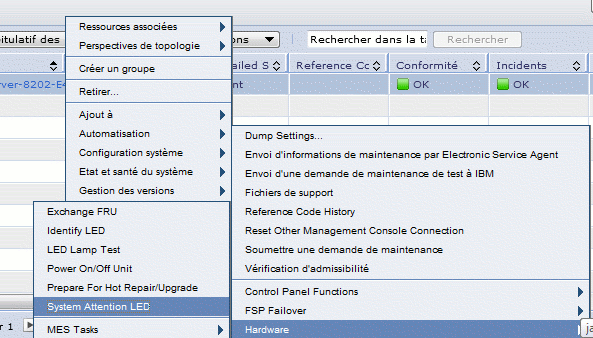

et aussi la gestion du voyant d'attention, par Service and support/Hardware/System Attention LED

CREATION DE PARTITION

Il vous faut ensuite créer des serveurs virtuels, qui est le mot SDMC pour "partition" (toujours clic droit sur le système)

Un assistant est alors proposé

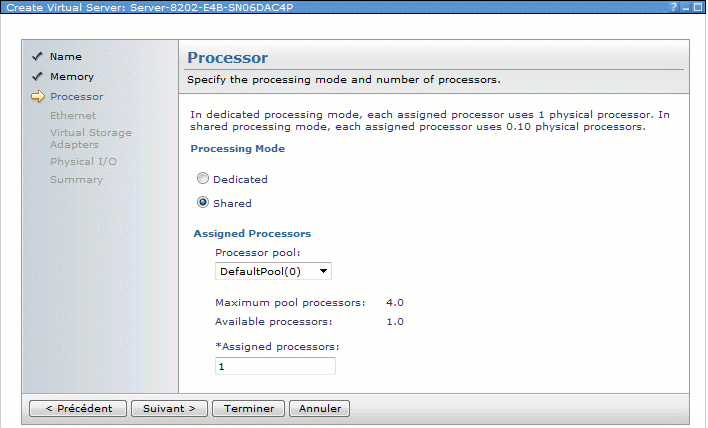

notez le choix du pool de processeur, vu plus haut

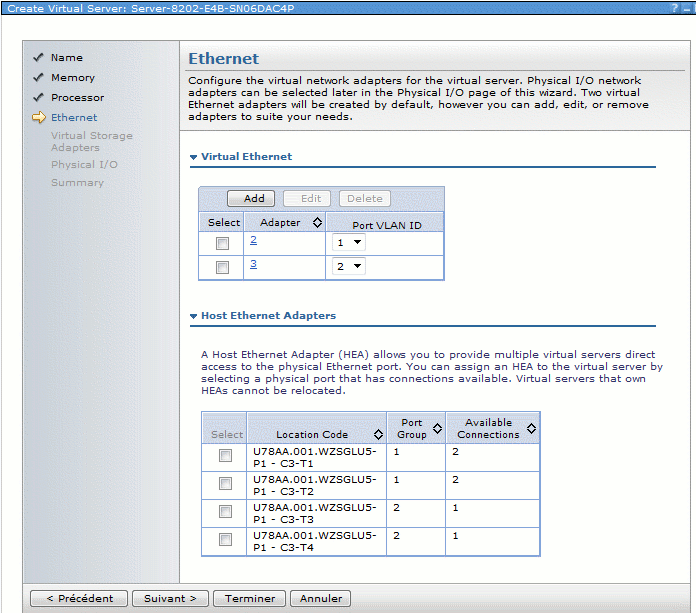

si vous créez un adaptateur :

GESTION DES PARTITIONS

Activation

Choix du profil

Otions avancées

Lancement de la console locale

L'accès console 5250 à distance se fait comme avec la HMC :

lancer l'émulateur 5250 sur l'adresse IP de la console SDMC, port 2300, utilisateur Q#HMC

pensez bien à vous logger sysadmin

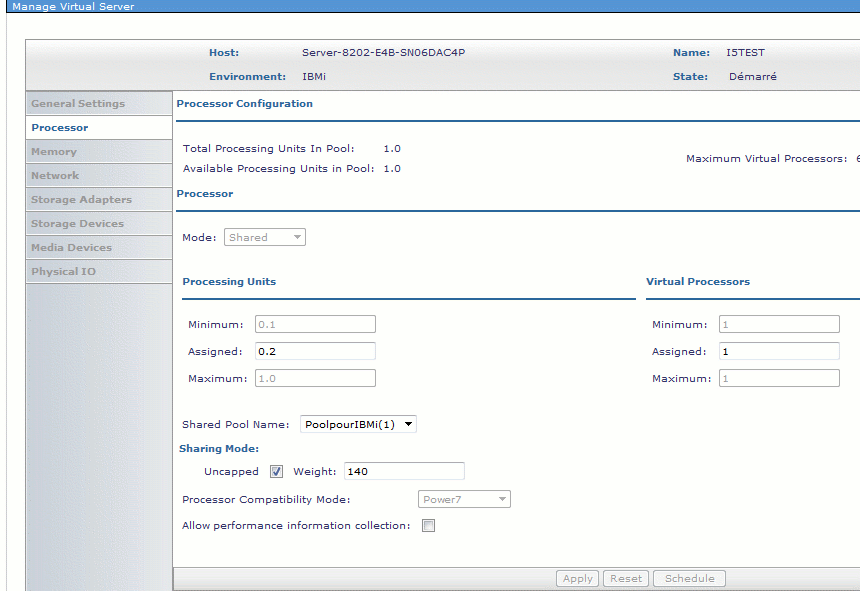

Le partitionnement logique Dynamique, se fait sur l'affichage "Manage Virtual Server"

Vous pourrez en même temps, voir les caractéristiques de la partition et les modifier :

La PTF SI40272 ainsi que le dernier niveau de GROUP PTF pour DB2 (level 9) apporte à Omnifind, deux fonctions supplémentaires

indexation de fichiers spools
indexations des fichiers stream dans l'IFS.

Vous devez d'abord créer une collection pour stocker ces informations, cela va créer une bibliothèque, contenant
des tables contenant des informations sur les données à indexer

des tables contenant des informations sur les paramètres d'indexation
des procédures cataloguées de recherche et d'administration

CALL SYSPROC/SYSTS-CRTCOL('OMNI_COL') -- nous utiliserons ce nom de collection pour le reste de nos exemples
vous pouvez fournir des options d'indexation , comme

CALL SYSPROC.SYSTS_CRTCOL(‘OMNI_COL’,‘UPDATE FREQUENCEY D(*) H(0) M(0)’)

ou

CALL SYSPROC.SYSTS_CRTCOL(‘OMNI_COL’,‘FORMAT INSO’) -- si les fichiers IFS sont de type Word, PDF, etc...


Ensuite vous devez accorder des droits à la procédure cataloguée SEARCH qui vient d'être créé

SET CURRENT SCHEMA OMNI_COL

GRANT EXECUTE ON PROCEDURE SEARCH(VARCHAR) TO QPGMR

comment ajouter des objets à l'index, toujours par procédure cataloguée

IL faut toujours commencer par définir la collection dans le chemin de recherche des procédures cataloguées

SET CURRENT PATH OMNI_COL
SPOOL
CALL ADD_SPLF_OBJECT_SET(‘QGPL’, ‘QPRINT’) -- par OUTQ

  ou bien

CALL ADD_SPLF_OBJECT_SET(‘’, ‘’ , 'QPGMR') -- par propriétaire

  version complète (un paramètre à blanc n'est pas un critère)

CALL ADD_SPLF_OBJECT_SET(‘ ’        -- bibliothèque OUTQ
                         ‘ ’        -- OUTQ
                         ‘ ’        -- Propriétaire
                         ‘ ’        -- nom du JOB
                         ‘ ’        -- profil du JOB
                         ‘ '        -- N° du JOB
                         ‘ ’)       -- USRDTA
            ‘2011-06-01T00:00:00’   -- date/heure de début
            '2011-06-30T23:59:59'   -- date/heure de fin
                       )



IFS
  CALL ADD_IFS_STMF_OBJECT_SET(‘/home/mesfichiers’)

Remarques :

-> le paramètre doit être un nom de répertoire
-> ne peut pas contenir de caractères génériques (*)
-> les liens symboliques ne sont pas traités
-> les sous-répertoires ne sont pas traités

Ensuite vous devez rafraîchir l'index OmniFInd pour indexer réellement

CALL UPDATE

enfin vous pouvez faire des recherches, par CALL SEARCH('mot-recherché')

cela retourne un "result set" structuré comme suit :

OBJTYPE CHAR(10)
OBJATTR CHAR(10)
CONTAINING_OBJECT_LIB CHAR(10)
CONTAINING_OBJECT_NAME CHAR(10)
OBJECTINFOR XML
MODIFY_TIME TIMESTAMP
SCORE DOUBLE

Exemple

structure de la zone OBJECTINFOR

Pour un fichier spool

<Spool_File xmlns="http://www.ibm.com/xmlns/prod/db2textsearch/obj1">
  <job_name>QPADEV000C</job_name>
  <job_user_name>QPGMR</job_user_name>
  <job_number>012907</job_number>
  <spool_file_name>QPDSPLIB</spool_file_name>
  <spool_file_number>1</spool_file_number>
  <job_system_name>D6013FC2</job_system_name>
  <create_date>1110705</create_date>
  <create_time>095554</create_time>
</Spool_File>
Pour un fichier stream

<Stream_File xmlns="http://www.ibm.com/xmlns/prod/db2textsearch/obj1">
<file_path>/af4dir/AF4SRC/V4R30TXT/NATFILTER.HTM</file_path>
</Stream_File>

Vous pouvez aussi lancer la procédure par

CALL SEARCH('recherche' , 'options')
options :
- QUERYLANGUAGE = fr_FR
- RESULTLIMIT = un-nombre
- SYNONYM = OFF | ON

Autres procédures

QUERY_OBJECT_SET
Retourne la liste des objets indexés

GET_OBJECT_STATUS
retourne le status d'un objet

0 indexé
10 en cours d'indexation
20 objet modifié depuis l'indexation
30 objet indexé, mais avec un Warning
40 indexation en erreur

GET_OBJECTS_NOT_INDEXED
retourne la liste des objets non indexés

STATUS
retourne le status du serveur

SYSTS_DRPCOL
détruit une collection

Pour de plus amples détails, voyez la documentation http://www-03.ibm.com/systems/resources/systems_power_ibmi_omnifind_extensions_user_guide.pdf

Requêtes récursives en V7R10



 Rappel sur les Requêtes récursives en V5R40
 -------------------------------------------


 Soit le fichier, décrivant des vols d'avions, suivant :


  CREATE TABLE FLIGHTS (DEPARTURE CHAR(20), ARRIVAL CHAR(20),
                        CARRIER CHAR(15), FLIGHT_NUMBER CHAR(5), PRICE INT)






 la requête suivante permet de voir toutes les destinations au départ
   de Chicago :


 WITH temp (departure , arrival)  as (
   SELECT departure, arrival from flights where departure = 'Chicago'
     UNION ALL
   SELECT f.departure, f.arrival
        from temp T join  flights F on t.arrival = f.departure
 )
 SELECT * FROM temp

 Affiche


 ....+....1....+....2....+....3....
 DEPARTURE             ARRIVAL
 Chicago               Miami
 Chicago               Frankfurt
 Miami                 Lima
 Frankfurt             Moscow
 Frankfurt             Beijing
 Frankfurt             Vienna
 Moscow                Tokyo
 Tokyo                 Hong Kong


vous pouvez obtenir désormais la même chose sur une syntaxe plus simple :


SELECT departure, arrival
 FROM vol.flights
  START WITH departure = 'Chicago'
  CONNECT BY PRIOR arrival = departure;


cette syntaxe est nommée requête hiérarchique et offre quelques différences:



la requête basée sur une CTE (common Table Expression : clause WITH) traite
   par défaut, les liens par niveau, la requête hiérarchique, par branche


 DEPARTURE             ARRIVAL
 Chicago               Miami
 Miami                 Lima
 Chicago               Frankfurt
 Frankfurt             Vienna
 Frankfurt             Beijing
 Frankfurt             Moscow
 Moscow                Tokyo
 Tokyo                 Hong Kong


 cela est plus clair avec une colonne LEVEL, qui est aussi plus simple
  à produire avec les requêtes hiérarchiques :


 SELECT departure, arrival, LEVEL as niveau
  FROM flights
   START WITH departure = 'Chicago'
   CONNECT BY PRIOR arrival = departure



 DEPARTURE             ARRIVAL             NIVEAU
 Chicago               Miami                  1
 Miami                 Lima                   2
 Chicago               Frankfurt              1
 Frankfurt             Vienna                 2
 Frankfurt             Beijing                2
 Frankfurt             Moscow                 2
 Moscow                Tokyo                  3
 Tokyo                 Hong Kong              4




 la CTE aurait affiché 1/1 puis 2/2/2/2 enfin 3 et 4, sauf à utiliser :


  SEARCH DEPTH FIRST BY (un nom de colonne) SET nouvelle-colonne


  Indiquez 1/ un nom de colonne dont il faut analyser TOUTE la profondeur


           2/ un nom de colonne virtuelle à créér, ce flag interne sert
               à SQL pour savoir s'il a déja traité une ligne et DOIT
               être le critère de tri (ORDER BY) sur la requête finale



  WITH temp (departure , arrival, niveau )  as (
   SELECT departure, arrival, 1 from flights where departure = 'Chicago'
     UNION ALL
     SELECT f.departure, f.arrival, t.niveau + 1)
    from temp T join  flights F on t.arrival = f.departure
  )
   SEARCH DEPTH FIRST BY arrival SET tri
    Select * From Temp ORDER BY tri


 les requêtes hiérarchiques proposent en plus un tri, pour les lignes
  "soeurs" (siblings, ayant les mêmes parents).


SELECT CONNECT_BY_ROOT departure AS origin, departure, arrival,
      LEVEL niveau,  price prix
  FROM  flights
  START WITH departure = 'New York'
  CONNECT BY PRIOR arrival = departure
  ORDER SIBLINGS BY price ASC


  classe, pour les trajets ayant la même origine, par prix croissant





     ORIGIN      DEPARTURE     ARRIVAL       NIVEAU     PRIX
   1 New York    New York      Los Angeles     1         330
   2 New York    Los Angeles   Tokyo           2         530
   3 New York    Tokyo         Hong Kong       3         330
   4 New York    New York      London          1         350
   5 New York    London        Athens          2         340
   6 New York    Athens        Nicosia         3         280
   7 New York    New York      Paris           1         400
   8 New York    Paris         Rome            2         340
   9 New York    Paris         Madrid          2         380
  10 New York    Paris         Cairo           2         480


 vous remarquerez que le tri principal se fait suivant l'arborescence
  (New York->Los Angeles->Tokyo->Hong Kong sur les trois premières)


  ensuite, que les lignes 1 , 4 et 7 (même origine new-york) apparaissent
   selon leur prix, ainsi que les lignes 8,9 et 10 (origine Paris)



 A noter que la CTE suivante propose un service que ne sait pas rendre une
   requête hierarchique, le cumul des prix :


 WITH temp (departure , arrival, niveau , total )  as ( SELECT
     departure, arrival, 1 , price from flights where departure = 'Chicago'
    UNION ALL
     SELECT f.departure, f.arrival, t.niveau + 1, total + price
      from temp T join  flights F on t.arrival = f.departure
 )
select * from temp


   DEPARTURE             ARRIVAL                   NIVEAU           TOTAL
   Chicago               Miami                          1             300
   Chicago               Frankfurt                      1             480
   Miami                 Lima                           2             830
   Frankfurt             Moscow                         2           1.060
   Frankfurt             Beijing                        2             960
   Frankfurt             Vienna                         2             680
   Moscow                Tokyo                          3           1.740



 La clause CYCLE , évitait les boucles infinies avec les CTE


 CYCLE (nom de colonne) SET vartemp = valeur1 DEFAULT valeur0


 quand SQL va se rendre compte qu'il boucle (une ligne déja vue)
  il va attribuer à vartemp (nouvelle variable interne) la valeur "valeur1"
  (dans les autres cas, elle contient "valeur0")


  la ligne va quand même être affichée, mais la boucle se termine




 Avec CONNECT BY, la boucle infinie est automatiquement détectée et signalée
  par SQ20451 : CYCLE DETECTED IN HIERARCHICAL QUERY.




 la requête se termine de manière anticipée (en erreur), sauf à indiquer
  CONNECT BY NOCYCLE PRIOR arrival = departure


   la ligne provoquant la boucle sera affichée et la boucle interrompue.



 la pseudio variable CONNECT_BY_ISCYCLE indique par 1 (oui) ou 0 (non)
  si une ligne provoque une boucle.


     pour éventuellement, filtrer suite à CONNECT BY NOCYCLE




 la pseudo variable CONNECT_BY_ISLEAF indique par 1 (oui) ou 0 (non)
  si une ligne est la dernière (une feuille de l'arborescence)


     une ville n'ayant pas de destination, par exemple.




 enfin la pseudo variable LEVEL que nous avons vu précédement indique le
  niveau hiérarchique d'une ligne dans l'arborescence (à partir de 1)




  une astuce peut consister, à l'affichage, à utiliser SPACE(LEVEL)
    ou SPACE(LEVEL * 3),  afin d'avoir un affichage incrémenté.



 Outre l'opérateur PRIOR, vu plus haut et valide uniquement dans la clause
   CONNECT BY, deux autre opérateurs sont bien pratiques :


  CONNECT_BY_ROOT <expression>


   retourne la valeur de la racine de <expression> pour une branche


   par exemple SELECT CONNECT_BY_ROOT  departure AS Origine, retourne
    la ville de départ (New York, si START WITH departure = 'New York')


  SYS_CONNECT_BY_PATH( <expression1> , <expression2>)


   retourne le chemin ayant permis d'arriver à cette ligne en concatenant
    toutes les valeurs de <expression1> , séparées par <expression2>


   par exemple SELECT SYS_CONNECT_BY_PATH(trim(departure), '/') AS chemin
    retourne sous forme de CLOB : /Chicago
                                  /Chicago/Miami
                                  /Chicago/Frankfurt
                                  /Chicago/Frankfurt/Moscow
                                  /Chicago/Frankfurt/Moscow/Tokyo



 Pour terminer, deux précisions


  on peut faire une requête hiérarchique basée sur plusieurs tables


 1/ avec UNION


    FLIGHTS contient les vols d'avions, TRAINS les trajets en train
            et vous voulez déplacer sans tenir du moyen de locomotion !




SELECT CONNECT_BY_ROOT departure AS depart, arrival, LEVEL-1 correspondance


  FROM
      ( SELECT departure, arrival FROM flights
           UNION
        SELECT departure, arrival FROM trains
      ) as trajet


  START WITH departure = 'Chicago'
  CONNECT BY PRIOR arrival = departure



  on peut faire une requête hiérarchique basée sur plusieurs tables


 2/ avec JOIN


    FLIGHTSTAT contient des statistiques par vol sur l'exactitude
     des horaires (en % de fois ou l'horaire a été respecté).


   SELECT CONNECT_BY_ROOT departure AS depart, arrival, on_time
      FROM flights JOIN flightstats ON FLIGHT_NUMBER = FLIGHTN
      START WITH departure = 'New York'
      CONNECT BY PRIOR arrival = departure




 permettant de faire une sélection (l'un des vols à une exactitude > à 90%)


   SELECT CONNECT_BY_ROOT departure AS depart, arrival, on_time
      FROM flights JOIN flightstats ON FLIGHT_NUMBER = FLIGHTN
      WHERE ON_TIME_PERCENT > 90
      START WITH departure = 'New York'
      CONNECT BY PRIOR arrival = departure



 Si vous souhaitez que tous les trajets aient une exactitude des horaires
  supérieurs à 90 %


 Ecrivez
   SELECT CONNECT_BY_ROOT departure AS depart, arrival, on_time_percent
    FROM (
        SELECT  departure , arrival, on_time_percent
         FROM  flights JOIN flightstats ON FLIGHT_NUMBER = FLIGHTN
           where ON_TIME_PERCENT > 90 ) as t1
   START WITH departure = 'New York'
   CONNECT BY PRIOR arrival = departure


ou bien


  SELECT CONNECT_BY_ROOT departure AS depart, arrival, on_time
     FROM flights JOIN flightstats ON FLIGHT_NUMBER = FLIGHTN
     START WITH departure = 'New York' AND ON_TIME_PERCENT > 90
     CONNECT BY PRIOR arrival = departure AND ON_TIME_PERCENT > 90


  (aves nos données de test, le résultat est vide)



                                En résumé, une requête hiérarchique utilise cette syntaxe :

                                  SELECT expression1 , expression2    FROM table    START WITH colonne = 'racine'    CONNECT BY [NOCYCLE] PRIOR enfant = parent

                                 Opérateurs

                                  CONNECT_BY_ROOT     retourne la valeur racine pour une branche

                                  SYS_CONNECT_BY_PATH retourne la suite des valeurs, concaténées

                                 Pseudo variables

                                  LEVEL               retourne le niveau dans la hiérarchie

                                  CONNECT_BY_ISCYCLE  indique si une ligne provoque une boucle infinie

                                  CONNECT_BY_ISLEAF   indique si une ligne est la dernière de sa branche

pause-café

Pause-café #59

PRISE EN MAIN DE L'INTERFACE

CREATION DE PARTITION

GESTION DES PARTITIONS

indexation de fichiers spools

indexations des fichiers stream dans l'IFS.

Requêtes récursives en V7R10

©AF400
