XML et Services WEB



XML


Soit une liste des cours AF400 , en HTML :

<h3>Liste des cours AF400 (&copy; Volubis)</h3>
<ul>
 <li>&pound;C01.120 <em>(module &pound;cursuspgm)</em> ESPACE ADRESSABLE UNIQUE</li>
 <li>&pound;C01.130 <em>(module &pound;cursuspgm)</em> INIT OS/400 (notion d'objet, biblioth&egrave;que)</li>
 <li>etc...</li>
</ul>

ce qui s'affiche :

Liste des cours AF400 (© Volubis)

imaginons maintenant la même liste XML

(voir le fichier complet, le source du pgm ayant réalisé cela)

Voici la manière dont RDP, montre ce fichier :

Pour les règles du jeu XML, voir ce cours



L'état de l'art est aujourd'hui de travailler dans une architecture dite 3 tiers, c'est à dire en découplant le serveur de traitement (les programmes souvent placés avec le serveur WEB) des données (pouvant être situées sur un serveur éloigné).

Cette technique est implémentée avec les serveurs d'application ou serveurs de servlet.
    Websphere Application Server(WAS) ou TOMCAT par exemple, mais aussi ".NET" de Microsoft.



Il s'agit d'écrire des programmes JAVA (ou C#) s'exécutant sur le serveur et non sur le poste client , le serveur d'application assurant le lien entre le serveur WEB et la JVM (machine virtuelle java).Ces programmes java pouvant être des classes autonomes (servlet) générant du HTML :


ou contenus dans des pages JSP : pages HTML faisant références à des objets externes [des beans].

Les pages JSP permettant d'intégrer du HTML (conçu par un graphiste) et du code JAVA (écrit par un développeur) dans un même fichier.


Aujourd'hui, pour une application WEB, l'architecture logique doit être :


 Tout cela étant normalisé aujourd'hui sous le vocable générique de "Web services"
Définitions

liens :

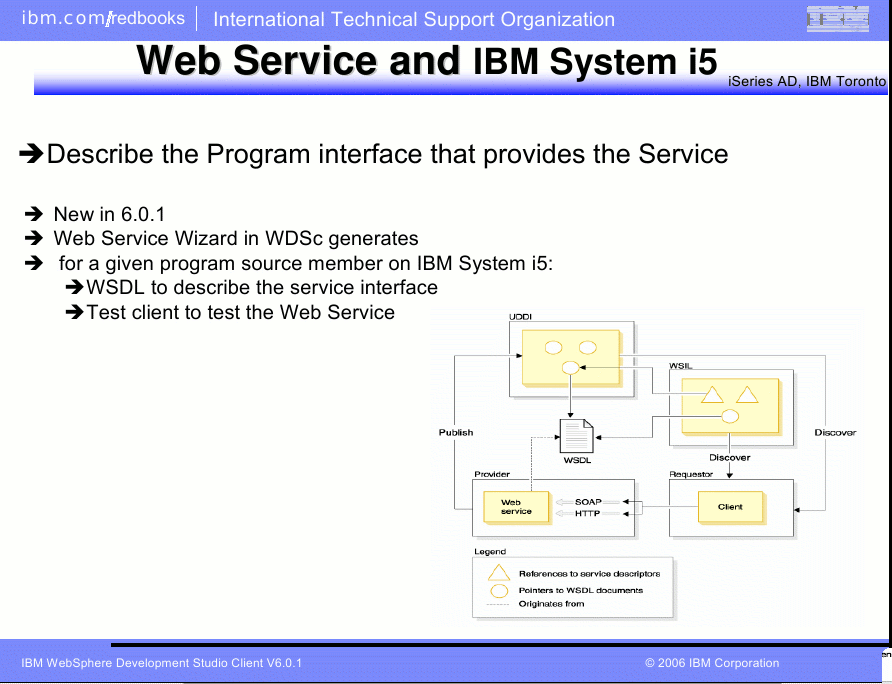

Présentation de l'architecture web-services

(ou services web)




Il existe deux types de services WEB

Un web-service : c'est un logiciel qui interagis avec d'autres au moyen de protocoles universels (http, xml...)

Précisions sur SOAP

Précisions sur WSDL



Java et les web-services

Et sur nos systèmes I5 et AS400 ?


IBM proposait déja des mécanismes d'appel de programmes (RPG ou COBOL) depuis une application Java : PCML : langage de description du programme
<pcml version="1.0">
 <!-- Create a Data Structure -->
 <struct name ="custinfo" >
   < data name ="Number" type="char" length= " 7"
            usage="inputoutput" init="0014400"> </data>
   < data name ="Name"   type="char" length= " 40"
            usage="inputoutput" init=" "> </data>
 </struct>
 <!-- Program getcust -->
 <program name="getcust"
              path="/ QSYS.lib/MABIB.lib /GETCUST.pgm" >
   < data name ="gotback" type=" struct"
            usage="inputoutput" struct="custinfo"> </data>
 </program >
</pcml>


public static void main(String[] argv)
{
       AS400 as400System = new AS400();
       ProgramCallDocument pcml = null;
       String msgId, msgText;
       Object value = null;
       try {
           System.out. println ("Creating ProgramCallDocument for GetCust pgm.");
           pcml = new ProgramCallDocument(as400System, "GETCUST");
           boolean ok = pcml.callProgram("getcust");
           System.out.println(" rc is---> " + rc);
           if (!ok)
               { /* Retrieve list of AS/400 messages & display them */ }
           el se
               {
                  value = pcml.getValue("getcust.gotback.Name");
                  System.out.println("Customer name: " + value);
               }
       } catch (PcmlException exc) {
           System.out.println("*** Call to getcust failed. ***");
           Sy ste m. exit (0);
       }
       System.exit(0 );
} // end main method


WDS Client V6.01 puis RDI/RDP for SOA proposent maintenant des outils de gestion de services WEB.

1/ Déclaration de vos programmes historiques en services WEB

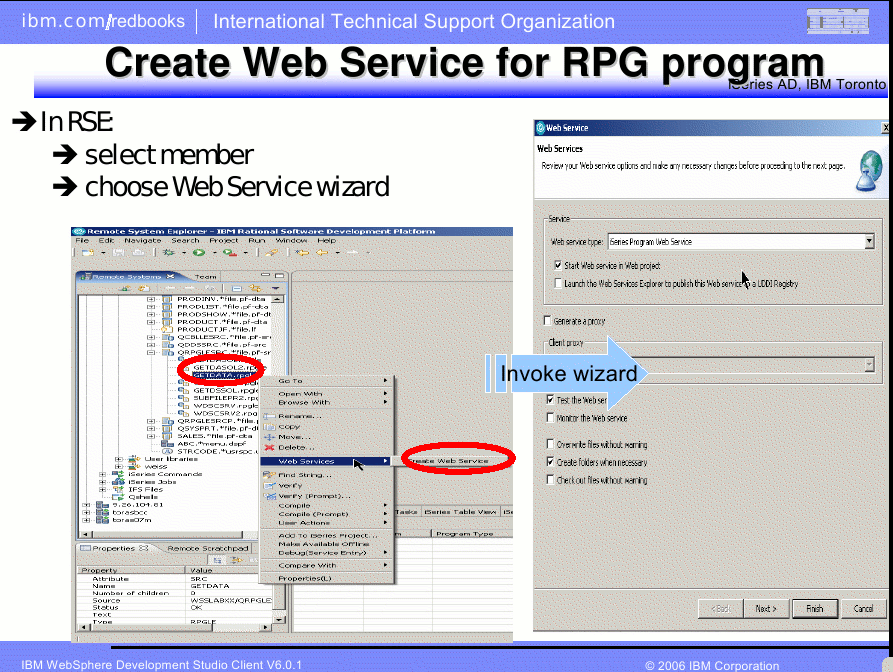

Avec un assistant

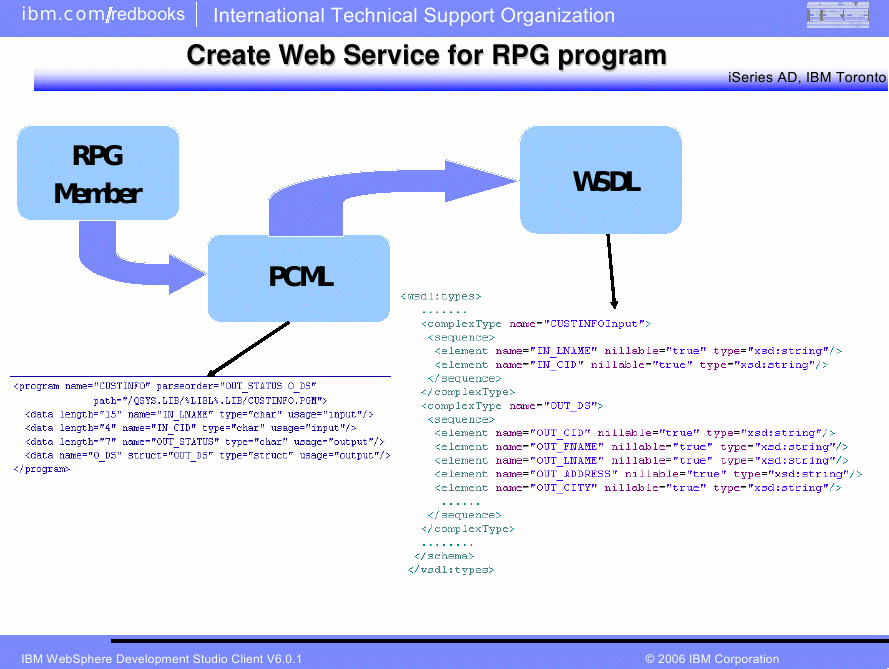

Générant automatiquement le fichier WSDL

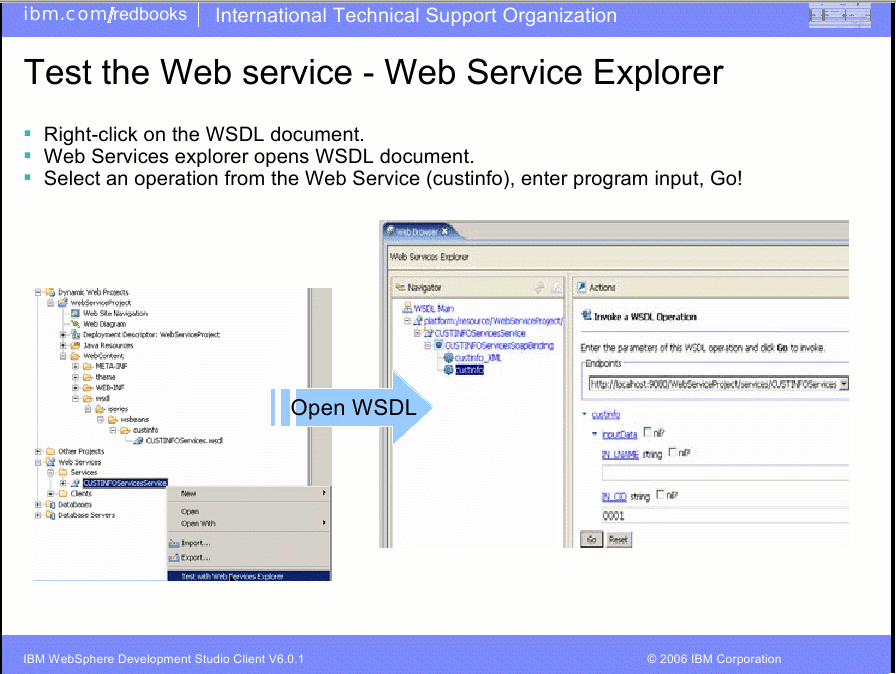

2/ et des outils pour tester

Voyez les cours sur les nouveautés WDSC V6 ou WDSC V7 pour plus de précisions.

Enfin, l'intégration de code-opération pour manipuler le XML et l'arrivée d'outils pour travailler sur les sockets (outils IBM ou projets indépendants comme iSockets  ou HTTPApi de Scott Klement ) permettent aujourd'hui de consommer des services WEB depuis un RPG.


voir les liens ci dessous :

V6R1 : IBMi, Integreted Web Application Serveur V7.1





Il s'agit du nouveau serveur d'application intégré à l'OS pour distribuer les applications Java., remplaçant Tomcat, qui n'est plus fourni avec la V6 et en V5R40, via PTF



Ce serveur support JSF, JSP, servlets et services web, et implique peu de ressources et d'administration, c'est le même que celui utilisé par DB2 WebQUERY, il est basé sur OSGI . (vous trouverez plus d'infos à http://www-03.ibm.com/systems/i/software/iws/ et un comparatif entre WAS Express et ce dernier, ici )



Lancez le serveur d'administration HTTP, si ce n'est déjà fait par STRTCPSVR *HTTP HTTPSVR(*ADMIN)

Puis loggez vous sur http://<votreas400>:2001/HTTPAdmin/



en même temps que la création du serveur d'application, vous allez déployer votre premier service web

Ici un programme W_RECAP de BDVIN0, attendant une zone PR_CODE, et retournant une DS nommée INFOCENTRE,
    ce pgm a été compilé avec PGMINFO(*MODULE) , en V5R40 il faut SI27065 pour activer cette option.

Indiqué le nom publique du service et un texte explicatif

et précisez le sens d'utilisation des paramètres (automatiquement découverts par l'assistant grave à PGMINFO)

pour infos, voici un extrait du programme en ce qui concerne les paramètres :

 DPR_code                          S              6  0
 DINFOCENTRE                   E DS                  qualified


 C              *entry                      plist
 C                                             parm                    pr_code
 C                                             parm                    infocentre

Les derniers groupes PTF (2009) apportent la possibilité de gérer en variable (integer uniquement) le nombre d'occurrences d'une structure

Indiquez le profil utilisateur qui lancera le programme

indiquez aussi, la liste des bibliothèques à utiliser

et voilà, vérifiez les informations récapitulatives (regardez les ports IP attribués automatiquement)

liste des services (le votre, plus un exemple nommé ConvertTemp)

Les opérations admises

soit les informations que l'on peut demander :

w_recap, les paramètres retour transmis dans l'enveloppe SOAP
w-recap_XML, les données transmises dans un flux XML



Le serveur se créé

Puis, vous basculez automatiquement sur la gestion du serveur d'application de type web services V1.3, cette fois.

Remarquez l'ajout automatique du service exemple convertTemp

Vous pouvez, ici, revenir gérer les services déployés, ou bien, en déployer de nouveaux.


(properties, permet de changer le profil ou d'éditer le fichier WSDL)

le WSDL pouvant être produit dynamiquement ou de manière statique (nouveauté) et donc être édité par vos soins



Mais surtout, vous pourrez tester votre service web, par le bouton "Test Service"

Choisissez l'opération (w_recap ou w_recap_XML), ici w_recap

Ajoutez un paramètre en entrée, PR _CODE est automatiquement proposé et vous ne pourrez l'ajouter qu'une seule fois

puis ajoutez une valeur (là aussi, une seule occurrence, dans ce cas) et cliquez sur GO

la réponse vous est affichée dans la fenêtre Status

Ci dessous, le résultat de w_recap_XML





Vous pouvez tester aussi avec des produits standard comme soapUI

Installez et lancez le produit.

Créez un nouveau projet en indiquant les coordonnées pour acquérir le fichier WSDL sur le system i.

renseignez les valeurs envoyées en remplacant les ? par vos données (ici le producteur 45)

lancez (flèche verte en haut à gauche de la fenêtre Request1)

Si vous rencontrez des problèmes, voyez

Octobre 2008, une PTF PTF SI32432 apporte les scripts suivants qui à ce jour ne sont donc pas documentés, dans /Qibm/ProdData/os/webservices/V1/server/bin

createWebServicesServer.sh
deleteWebServicesServer.sh
getWebServiceProperties.sh
getWebServicesServerProperties.sh
installWebService.sh
listWebServices.sh
listWebServicesServers.sh
setWebServiceProperties.sh
setWebServicesServerProperties.sh
startWebService.sh
startWebServicesServer.sh
stopWebService.sh
stopWebServicesServer.sh
uninstallWebService.sh



pour le passage en production d'un service WEB, il faut passer en production l'objet *PGM (l'exécutable) et l'enregistrer ensuite par le script installWebService.sh


pour vous familiariser avec les scripts, passez la commande QSH (qui un émulateur de shell UNix sur AS/400) sur une ligne de commande OS/400

puis cd /qibm/proddata/os/webservices/v1/server/bin


ls vous affiche le contenu du répertoire, pwd vous affiche le répertoire en cours, etc...

listWebServices.sh -server WSERVICE, vous affiche les services disponibles d'un serveur donné.

si vous tapez le nom d'un script -help , il vous affiche une aide "limitée" (ainsi que si des paramètres sont manquants) , par exemple :

installWebservice.sh

Command usage:
   installWebService.sh
   -server 'server-name' -programObject 'program-object'
   [-service 'service-name'] [-pcml 'pcml-file'] [-userid 'userid']
   [-libraryList 'library-list'] [ -printErrorDetails ] [ -help ]

   Where:
   -server is the name of the Web services server in which the service
   will be installed.
   -programObject is the integrated file system path to the ILE program or
   service program. For example, '/QSYS.LIB/MYLIB.LIB/MYPGM.[SRVPGM or PGM]'
   -service is the name of Web service to be installed. This parameter is
   optional. If not specified, the program object name will be used.
   -pcml is a path to the PCML file. This parameter is optional. If not
   specified, the program object must contain the PCML data.
   -userid is the user profile that the Web service will run under. This
   parameter is optional. If not specified, the Web service will run under
   the Web services server user profile.
   -libraryList is a list of libraries, that will be added to the library
   list prior to invoking the Web service. Each library in the list must
   be delimited by a colon. This parameter is optional.
   -printErrorDetails will show additional error information, such as stack
   traces and error codes, if the command fails. This parameter is optional.
   -help displays the command syntax. This parameter is optional.


pour passer la commande directement depuis un CL

QSH CMD('/qibm/proddata/os/webservices/V1/server/bin/<votrescript.sh> paramètre1 paramètre2 ...')

2010, le dernier groupe PTF permet de déléguer des droits via l'administration graphique.

Sans cette délégation, il faut être *ALLOBJ et *IOSYSC FG pour administrer les serveurs mais aussi déployer les web services.

Ajoutons un utilisateur à la liste des utilisateurs autorisés :

Il faut ensuite spécifier les droits (globalement par type de serveur ou serveur par serveur)

Enfin, les Groupes PTF de 2012 (SF99115 level 23 et SF99368 level 11) améliorent le serveur de Web service pour le faire utiliser Axis 1.5 (à la place de 1.3)

(voyez ce Wiki pour accéder aux dernières nouveautés)

Une fois installées ces correctifs vous verrez apparaître une option de migration

Vous aurez aussi d'autres options :

En V6R1, et de manière intégrée au système d'exploitation, nous avons des mécanisme pour accéder à un service web depuis le langage RPG (entre autre).

on dit "consommer un service web"...



L'exemple fourni par IBM est basé sur le service ConvertTemp automatiquement créé lors de la création du serveur d'application



Allez sur la page



Si vous le testez, vous voyez (remarquez le paramètre param0, qui est une structure composée d'une seule zone _TEMPIN) :



Utilisation en en PHP



<?php

  $client = new SoapClient("http://AS400S:10030/web/services/ConvertTemp?wsdl");

  $param = array("param0" => array("_TEMPIN" => 100));

  $result = $client->converttemp($param);


  echo "<br>resultat ";

   var_dump($result);


?>

Résultat :

en .NET

Après avoir ajouté une référence web dont l'URL est "http://AS400S:10030/web/services/ConvertTemp?wsdl"

Dim wsTemp As New AS400_Temperature.ConvertTemp
Dim input As New AS400_Temperature.CONVERTTEMPInput

   input._TEMPIN = txtF.text
   Response.Write(wsTemp.converttemp_XML(input))

Par exemple sur l'événement "click" d'un bouton cmdOK (ici libellé Go)

Protected Sub cmdOK_Click(ByVal sender As Object, ByVal e As System.EventArgs)
 Dim wsTemp As New AS400_Temperature.ConvertTemp
 Dim input As New AS400_Temperature.CONVERTTEMPInput

  If txtF.text <> "" Then
     input._TEMPIN = txtF.text
     lblC.Text = wsTemp.converttemp_XML(input)
  End If
End Sub

Résultat



Enfin, en RPG :

1/ récupérez le fichier de définition (WSDL) en cliquant sur View definition
(sinon, pour celui-ci uniquement , il est déja présent dans /QIBM/ProdData/OS/WebServices/V1/client)

2 / il faut générer le "stub" soit le programme "proxy" faisant l'interface entre Axis et notre RPG.

pour cela nous utiliserons l'outil WSDL2WS.SH sous shell (STRQSH)

> /QIBM/ProdData/OS/WebServices/V1/Client/bin/wsdl2ws.sh
   -lc -o/myconverttemp
   /QIBM/ProdData/OS/WebServices/V1/Client/samples/ConvertTemp/ConvertTemp.wsdl


   Code generation completed.
$



Si vous passez la commande ls, vous devez voir :

$
> ls /myconverttemp
ConvertTempPortType.c CONVERTTEMPInput.c CONVERTTEMPResult.c
ConvertTempPortType.h CONVERTTEMPInput.h CONVERTTEMPResult.h
$

L'utilisation de ces sources C en RPG était assez complexe.

En début 2011 les PTF suivantes SI42234 (V5R40) , SI42236 (V6R10) , SI42235 (v7) apportent un nouvel utilitaire wsdl2rpg

comme le précédent, il se trouve dans QIBM/ProdData/OS/WebServices/V1/Client/bin/

> /QIBM/ProdData/OS/WebServices/V1/Client/bin/wsdl2rpg.sh
   -o/myconvertRPG
   -s/QSYS.LIB/MABIB.LIB/CONVERT.SRVPGM
   /QIBM/ProdData/OS/WebServices/V1/Client/samples/ConvertTemp/ConvertTemp.wsdl


Code generation completed. Generated files in directory
'/myconvertRPG'.

Attempting to create service program...

Service program created. Service program is
'/QSYS.LIB/MABIB.LIB/CONVERT.SRVPGM'.

$

L'option -T demande la création d'un programme de service dans la bibliothèque MABIB.

Cette fois il génère aussi du RPG, soit 6 fichiers en plus, portant le nom du type de port (ConvertTempPortType dans nos exemples)

ConvertTempPortType.CL le CL de création du *SRVPGM
ConvertTempPortType.rpgleinc fichier à inclure (dans votre programme)
ConvertTempPortType.rpgle le code d'invoquation du web service (*SRVPGM)
ConvertTempPortType_util.rpgleinc fichier à inclure (dans le source suivant)
ConvertTempPortType_util.rpgle divers utilitaires
ConvertTempPortType__xsdtypes.rpgleinc différents types de données standards

le fichier de référence est le ConvertTempPortType.rpgleinc qui contient les définitions dont vous avez besoin, et qu'il faut inclure dans votre code :


Compilez ce source par CRTRPGMOD.

Malheureusement, pour des problèmes de code page, il faut probablement modifier légèrement le fichier à inclure
et remplacer les @ de fin par à, sur les trois fonctions vues plus haut ou bien recompiler le *SRVPGM.



Dernier point, vous devez linker tout ce petit monde, par :



Essayons le pgm : .



Cette nouvelle version, permet un code RPG relativement simple et lisible.

Si vous préférez utiliser SQL, la PTF SF99701 level 23 propose une consommation de web services via des fonctions dans SYSTOOLS

le but de ces fonctions est de consommer des services web plutôt orientés REST


Regardons à travers des exemples

Values SYSTOOLS.HTTPGETCLOB('http://www.volubis.fr' ,'') ;


Récupère dans une variable le contenu de notre page d'accueil




Si le site retourne du XML, l'utilisation de la fonction XMLTABLE permettera de ne recevoir que les données utiles

Ici, le site www.redbooks.ibm.com propose des flux RSS donnant les publications récentes


le code

SELECT *
 FROM XMLTABLE('$result/rss/channel/item'
 PASSING XMLPARSE(
  DOCUMENT
     SYSTOOLS.HTTPGETBLOB('http://www.redbooks.ibm.com/rss/iseries.xml','')
  ) as "result"
 COLUMNS
  title VARCHAR(128) PATH 'title',
  description VARCHAR(1024) PATH 'description',
  link VARCHAR(255) PATH 'link',
  pubDate VARCHAR(20) PATH 'substring(pubDate, 1, 16)'
 ) AS RESULT;

permet de lire les données de manière structurée :


Ce code permet de lire le fichier cours.xml , s'il est disponible via HTTP

SELECT cours, texte, motcle1,  monthname(modif) concat '-' concat year(modif)
 FROM XMLTABLE('$result/AF400/COURS'
  PASSING XMLPARSE(
  DOCUMENT
   SYSTOOLS.HTTPGETBLOB('http://as400.volubis.intra/af4dir/courshtm/XML/cours.xml','')
 ) as "result"
 COLUMNS
  cours CHAR(10) PATH 'AF4MBR',
  texte CHAR(50) PATH 'AF4TXT',
  motcle1 VARCHAR(20) PATH 'MOTCL1',
  MODIF DATE PATH 'DATOUT'
 ) AS TABLEXML;


Ce code permet de le lire via HTTP, la page étant protégée par un mot de passe

-- LECTURE fichier XML via INTERNET avec authentification
SELECT cours, texte, motcle1,  monthname(modif) concat '-' concat year(modif)
   FROM XMLTABLE('$result/AF400/COURS'
      PASSING XMLPARSE(
         DOCUMENT
            SYSTOOLS.HTTPGETBLOB('http://af400:motdepasse@as400.volubis.fr/af4dir/courshtm/XML/cours.xml','')
      ) as "result"
         COLUMNS
            cours CHAR(10) PATH 'AF4MBR',
            texte CHAR(50) PATH 'AF4TXT',
            motcle1 VARCHAR(20) PATH 'MOTCL1',
            MODIF DATE PATH 'DATOUT'
   ) AS TABLEXML;



Appel d'un Web services, utilisation du deuxième paramètre permettant de fournir les entêtes http
(ici, nous demandons la valeur de l'action IBM à aujourd'hui dans une enveloppe SOAP)


-- Appel d'un web service , récupération de l'enveloppe SOAP réponse dans une variable
VALUES SYSTOOLS.HTTPPOSTCLOB('http://www.webservicex.net//stockquote.asmx',
	CAST ('<httpHeader>
       	<header name="Content-Type" value="text/xml;charset=utf-8"/>
       	<header name="SOAPAction" value="&quot;http://www.webserviceX.NET/GetQuote&quot;"/>
       	</httpHeader>' AS CLOB(1K)),
 	CAST('<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
          	<soap:Body>
          	   <GetQuote xmlns="http://www.webserviceX.NET/">
          	      <symbol>IBM</symbol>
          	   </GetQuote>
          	</soap:Body>
      	 </soap:Envelope>' AS CLOB(10K))  )  ;


-- Appel d'un web service , récupération de l'enveloppe SOAP, "parsée"
-- il y a des espaces de nommage (xmlns) SOAP et d'autres propres au web service, d'où -> *:
-- les données extraites sont elles mêmes au format XML (on voit que l'action est à 210 $ 55 )
     SELECT*
     FROM XMLTABLE('$result/*:Envelope/*:Body/*:GetQuoteResponse'
     PASSING XMLPARSE(
     DOCUMENT
     SYSTOOLS.HTTPPOSTCLOB('http://www.webservicex.net//stockquote.asmx',
     CAST ('<httpHeader>
             <header name="Content-Type" value="text/xml;charset=utf-8"/>
             <header name="SOAPAction" value="&quot;http://www.webserviceX.NET/GetQuote&quot;"/>
            </httpHeader>' AS CLOB(1K)),
     CAST('<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
            <soap:Body>
             <GetQuote xmlns="http://www.webserviceX.NET/">
               <symbol>IBM</symbol>
             </GetQuote>
            </soap:Body>
           </soap:Envelope>' AS CLOB(10K))  )
     ) as "result"
     COLUMNS
     resultat  VARCHAR(2000) PATH '*:GetQuoteResult'
     ) AS TABLEXML;

-- Appel d'un web service , récupération de l'enveloppe SOAP, "parsée" pour lire le montant de l'action
-- puis découpage du XML extrait à nouveau par la fonction XMLTABLE
WITH temp as (SELECT resultat
     FROM XMLTABLE('$result/*:Envelope/*:Body/*:GetQuoteResponse'
     PASSING XMLPARSE(
     DOCUMENT
     SYSTOOLS.HTTPPOSTCLOB('http://www.webservicex.net//stockquote.asmx',
     CAST ('<httpHeader>
           <header name="Content-Type" value="text/xml;charset=utf-8"/>
           <header name="SOAPAction" value="&quot;http://www.webserviceX.NET/GetQuote&quot;"/>
           </httpHeader>' AS CLOB(1K)),
     CAST('<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
            <soap:Body>
              <GetQuote xmlns="http://www.webserviceX.NET/">
               <symbol>IBM</symbol>
              </GetQuote>
            </soap:Body>
           </soap:Envelope>' AS CLOB(10K))  )
     ) as "result"
     COLUMNS
      resultat  VARCHAR(2000) PATH '*:GetQuoteResult'
     ) AS TABLEXML
   )
select * from temp,
     XMLTABLE ('$c/StockQuotes/Stock' passing XMLPARSE(DOCUMENT RESULTAT) as "c"
     COLUMNS
     symbol     CHAR(30)    PATH 'Symbol',
     prix 	dec(11, 2 )    PATH 'Last'
) AS X ;

Ces fonctions peuvent être utilisées pour lire le résultat produit par XMLSERVICE (vu plus haut)

Rappel



Lancement d'une commande PASE

Résultat

-- Appel XMLSERVICE avec une commande PASE
Values SYSTOOLS.HTTPPOSTCLOB('http://as400/cgi-xml/xmlcgi.pgm' ,
CAST ('<httpHeader>
 <header name="Content-Type" value="application/x-www-form-urlencoded"/>
 </httpHeader>'
AS CLOB(1K)),
CAST('db2=AS400&uid=NOBODY&pwd=nopwd&ipc=/tmp/htmlxml&ctl=*sbmjob
       &xmlin=<?xml version=''1.0''?><script><sh rows=''on''>/QOpenSys/usr/bin/uname -a</sh></script>
       &xmlout=500000'
 AS CLOB(10K))  )
Affiche



-- Appel XMLSERVICE avec une commande WRKACTJOB via PASE
 SELECT *
  FROM XMLTABLE('$result/script/sh/row'
  PASSING
  XMLPARSE(DOCUMENT
           SYSTOOLS.HTTPPOSTCLOB('http://as400/cgi-xml/xmlcgi.pgm' ,
            CAST ('<httpHeader>
                   <header name="Content-Type" value="application/x-www-form-urlencoded"/>
                   </httpHeader>'
           AS CLOB(1K)),
           CAST('db2=AS400&uid=NOBODY&pwd=nopwd&ipc=/tmp/htmlxml&ctl=*sbmjob
                &xmlin=<?xml version=''1.0''?><script><sh rows=''on''>/QOpenSys/usr/bin/system -i wrkactjob</sh></script>
                &xmlout=500000'
           AS CLOB(10K))   )
 )
 AS "result"
 COLUMNS
 ligne VARCHAR(132) PATH '.'

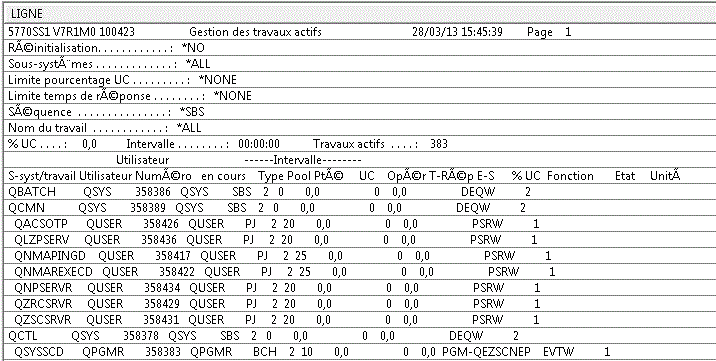

 ) AS reponse;
 ;

Affiche



httpGetBlobVerbose
httpGetClobVerbose
httpPutBlobVerbose
httpPutClobVerbose
httpPostBlobVerbose
httpPostClobVerbose
httpDeleteBlobVerbose
httpDeleteClobVerbose
httpBlobVerbose
httpClobVerbose
httpHeadVerbose

 Attention

Toutes ces fonctions sont livrées dans SYSTOOLS, donc "as is' et ne peuvent faire l'objet d'une demande de support





Copyright © 1995,2013 VOLUBIS
